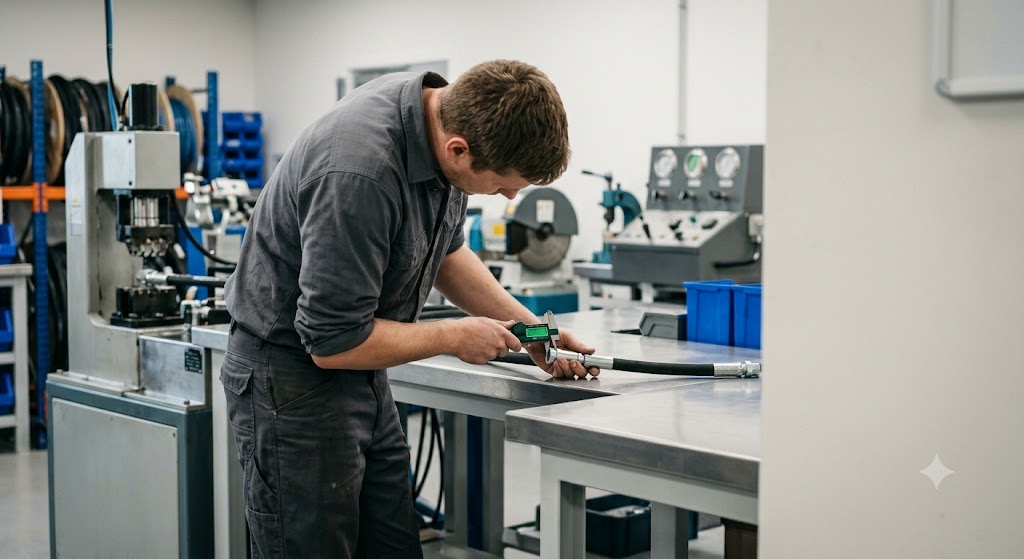

Полный цикл сборки РВД: от отрезки до испытаний

Сборка рукава высокого давления — это не просто обжим муфты на станке. Это последовательный процесс, где ошибка на любом этапе приводит к браку. Косой рез, неправильная окорка, перепутанная матрица или слабый обжим — и готовое изделие потечёт при первом же запуске гидросистемы.

В статье разберём полный цикл сборки РВД: от отрезки рукава до финальных испытаний. Материал будет полезен как новичкам, которые только осваивают производство РВД, так и опытным специалистам для систематизации знаний.

Полный цикл сборки рукава высокого давления включает шесть последовательных этапов. Пропуск или нарушение порядка любого из них — это риск скрытого брака.

Каждый этап требует правильного инструмента и соблюдения технологии. Разберём их подробно.

Первый этап производства РВД — отрезка рукава в точный размер. От качества реза зависит, насколько плотно фитинг сядет в рукав и как равномерно распределится усилие при обжиме.

Как правильно отрезать рукав:

• Используйте только отрезной станок для РВД с дисковым или гильотинным ножом.
• Рез должен быть строго перпендикулярным оси рукава.
• После отрезки удалите заусенцы и остатки резины с торца.
• Продуйте рукав сжатым воздухом, чтобы убрать пыль и крошку.

Почему нельзя использовать болгарку. Абразивный круг оставляет внутри рукава металлическую стружку и частицы абразива. При запуске гидросистемы эта грязь попадает в насос и клапаны, вызывая их ускоренный износ. Только специальный отрезной станок даёт чистый рез без загрязнения.

Типичные ошибки при отрезке:

• косой рез — фитинг входит с перекосом, обжим неравномерный;
• тупой нож — рвёт армирующую оплётку, а не перерезает;
• нет продувки — грязь внутри рукава после сборки.

Окорка — это удаление наружного слоя резины в месте установки муфты. Операция нужна не для всех типов рукавов, но для многоспиральных РВД обязательна.

Когда нужна окорка, а когда можно без неё:

• Оплёточные рукава (1SN, 2SN). Обычно не требуют окорки — муфта обжимается прямо на наружный слой.
• Спиральные рукава (4SP, 4SH). Требуют окорки — жёсткая спираль не даст муфте обжаться правильно, если не снять верхний слой.
• Рукава под специальные фитинги. Требования к окорке указаны в спецификации производителя фитинга.

Как работает окорочный станок:

Рукав надевается на дорн, который центрирует его и задаёт глубину окорки. Вращающийся нож снимает наружный слой резины на нужную длину. Глубина окорки критична: если снять слишком много, оголится армирующая оплётка и соединение потеряет прочность.

Ошибки при окорке:

• изношенный дорн — неравномерная глубина окорки;
• неправильно выставленная длина — муфта не сядет на место;
• окорка без необходимости — лишняя операция, которая ослабляет рукав.

После подготовки рукава наступает ключевой этап сборки РВД — соединение с фитингом.

Как правильно установить фитинг:

1. Нанесите тонкий слой смазки для обжима на внутреннюю поверхность рукава и на штуцер фитинга.
2. Вставьте штуцер в рукав до упора — без перекоса.
3. Наденьте муфту поверх рукава так, чтобы она заняла положение над штуцером.

Обжим муфты:

• Установите матрицу нужного диаметра в обжимной станок.
• Проверьте настройки давления и хода обжимной головки.
• Вставьте рукав с надетой муфтой в станок.
• Выполните обжим.
• Проверьте диаметр обжима калибром.

Смазка перед обжимом обязательна: она снижает трение, обеспечивает равномерное усилие и продлевает ресурс матрицы.

Даже визуально идеальный обжим может дать течь под давлением. Поэтому каждое готовое изделие должно пройти испытание.

Зачем испытывать готовый рукав:

• выявить течь в месте заделки;
• проверить прочность соединения при пиковых нагрузках;
• исключить попадание брака к заказчику.

Испытательное давление:

Обычно испытание проводится полуторакратным или двукратным рабочим давлением. Например, если рукав рассчитан на 250 бар, испытание проводят на 375−500 бар. Точные значения указаны в стандарте на конкретный тип рукава.

Как работает испытательный стенд:

Рукав подключается к стенду через переходники, заполняется жидкостью, и давление плавно поднимается до испытательного. Выдержка длится от 30 секунд до нескольких минут. Если давление не падает и течи нет — изделие годное.

После испытаний остаётся два финальных действия.

Проверка калибром. Контрольный калибр должен проходить по обжатой муфте плотно, без люфта и без избыточного усилия. Это подтверждает, что диаметр обжима в допуске.

Маркировка готового РВД. На бирке или непосредственно на муфте указывается:

• дата сборки;
• диаметр и длина рукава;
• рабочее давление;
• тип фитингов;
• данные производителя или сервисного центра.

Маркировка позволяет отследить партию и упрощает повторный заказ.

Для оплёточных рукавов — да, окорка не требуется. Для спиральных — нет, без окорки обжим будет некачественным. Окорочный станок обязателен при работе с многоспиральными РВД.

При отлаженном процессе и готовых комплектующих — от 5 до 15 минут на одно изделие, включая испытание. Время зависит от диаметра рукава и опыта оператора.

Зависит от условий эксплуатации, но при соблюдении технологии сборки и своевременной замене — от 3 до 7 лет в стационарных системах и 1–3 года на мобильной технике.
