Быстроразъемные соединения для гидравлики: виды БРС, стандарты и как выбрать

Быстроразъемное соединение (БРС) — это узел, который позволяет состыковать или разъединить гидролинию за секунды без инструмента и слива рабочей жидкости. Для сервисных центров и владельцев спецтехники БРС стали таким же обязательным элементом, как фитинги и муфты.

В статье разберём, какие бывают быстроразъемные соединения для гидравлики, чем отличаются стандарты и как правильно подобрать гидравлический быстроразъем под конкретные задачи.

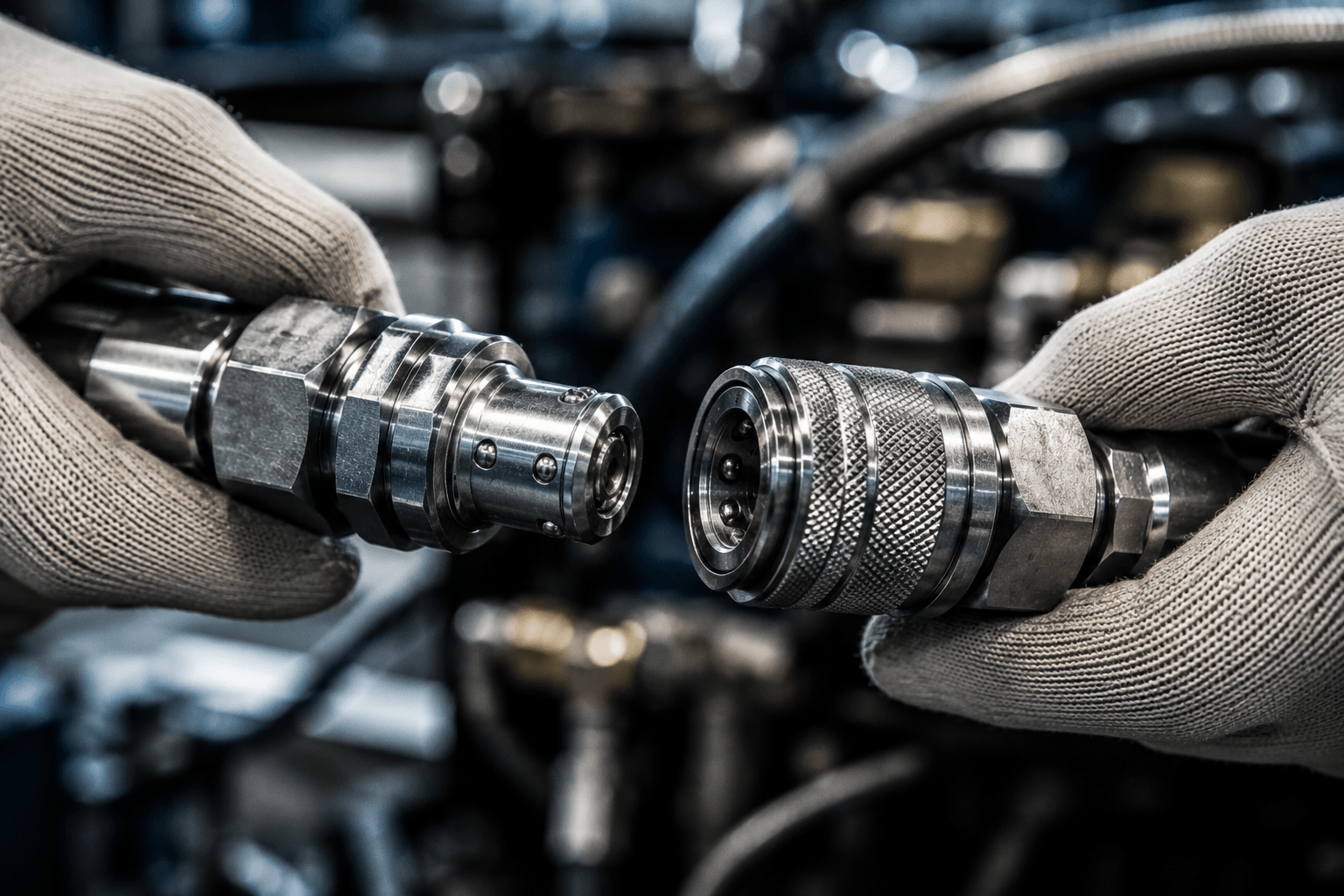

Быстроразъемное соединение гидравлическое — это двухкомпонентный узел: муфта и ниппель. Муфта крепится на одну сторону гидролинии, ниппель БРС — на другую. При стыковке детали фиксируются автоматически, встроенные клапаны открываются и образуют герметичный канал для рабочей жидкости. При разъединении клапаны с двух сторон перекрывают поток.

Где применяются БРС для гидравлики:

• сменное навесное оборудование спецтехники (ковши, захваты, гидромолоты);
• диагностические линии (подключение манометров, расходомеров);
• аварийное отключение гидросистемы;
• мобильные сервисные стенды и испытательное оборудование.

Три преимущества гидравлических быстроразъемов:

1. Скорость подключения. Стыковка занимает секунды.
2. Чистота. Клапаны исключают утечку масла и попадание грязи в гидросистему.
3. Безопасность. Оператор не контактирует с горячей жидкостью.

Конструкция БРС гидравлического зависит от условий эксплуатации и требуемого давления.

Для большинства сервисных задач оптимальны БРС двустороннего действия с шариковым замком или плоским торцом Flat Face.

При подборе быстроразъемного соединения стандарт — это первое, что нужно определить. Муфта и ниппель БРС одного стандарта взаимозаменяемы. Стыковка элементов разных стандартов не допускается.

Указывайте стандарт при заказе — это исключит ошибку подбора БРС.

1. Рабочее давление

Быстроразъемное соединение должно держать не только номинальное, но и пиковое давление гидросистемы. Для спецтехники это 250−350 бар, для промышленного оборудования — до 500 бар и выше. Проверяйте параметр в спецификации.

2. Диаметр проходного сечения

Зауженное проходное сечение БРС создаёт сопротивление потоку и вызывает нагрев жидкости. Внутренний диаметр быстроразъема должен быть не меньше проходного диаметра рукава.

3. Тип соединения: шариковый замок или плоский торец

Шариковый замок дешевле и проще. Flat Face не накапливает грязь и легко очищается — это стандарт для техники, работающей в городе или при высоких требованиях к чистоте гидравлики.

4. Запорный клапан: нужен или нет

На напорной линии БРС без запорного клапана ставить нельзя. Без клапана работают только сливные магистрали с нулевым давлением в момент разъединения.

5. Условия эксплуатации

Частота подключений, загрязнённость, температура. Для частых перестыковок Flat Face предпочтительнее: меньше износ уплотнений, нет полостей для абразива.

Почему течёт быстроразъем

Причина номер один — износ или повреждение уплотнительного кольца. Реже — царапины на посадочных поверхностях из-за стыковки грязными руками. При появлении течи первым делом замените кольца на муфте и ниппеле БРС.

Можно ли разъединять БРС под давлением

Шариковые БРС — категорически нельзя. Это приводит к гидроудару и риску травмы. Flat Face некоторых производителей допускает расстыковку при остаточном давлении, но это исключение. Правило: всегда сбрасывайте давление перед разъединением БРС.

Падение давления на быстроразъеме

Любой гидравлический быстроразъем создаёт сопротивление потоку. На низких расходах это незаметно. На высоких — критично. Если система работает на пределе, выбирайте БРС с увеличенным проходным сечением.

Износ уплотнений БРС

Ресурс колец — 1000−2000 циклов подключения или один сезон активной работы. Признаки износа: подтекание, тугое подключение, самопроизвольное разъединение.

Камлок — кулачковое соединение рычажного типа для низких давлений. БРС — прецизионный узел для высоконапорных гидролиний с автоматической фиксацией и запорными клапанами. Камлок нельзя ставить на напорную гидравлику.

Заменить уплотнительные кольца в муфте и ниппеле — эту операцию можно выполнить на месте. Если повреждён шариковый механизм или посадочные поверхности — только замена БРС. Корпус не ремонтируется.

При активной эксплуатации — раз в сезон или через 1000 циклов подключения. На стационарном оборудовании — по факту износа, но не реже раза в два года.
