Защита для РВД: виды, термостойкие и противопожарные чехлы, спиральная защита

Рукав высокого давления работает в агрессивной среде: абразивная пыль, острые кромки металла, перепады температур от минусовых до сотен градусов. Без дополнительной защиты ресурс РВД сокращается в разы, а риск внезапного разрыва растёт с каждым часом эксплуатации.

В статье разберём, какие бывают виды защиты для рукавов высокого давления, когда нужна спиральная защита, а когда термостойкий чехол, и как правильно подобрать защитный элемент под условия работы.

Защита для РВД решает четыре задачи, каждая из которых напрямую влияет на безопасность и бюджет эксплуатации гидравлической техники.

1. Защита от истирания

При трении о металлические конструкции, соседние шланги или абразивные поверхности внешний слой рукава стирается. Как только оголяется армирующая оплётка, начинается коррозия и разрушение силового каркаса. Защитный рукав или спираль принимает износ на себя.

2. Термозащита

Рядом с выпускным коллектором, турбиной или в зоне плавки температура может превышать 200 °C. Обычный рукав при таких температурах теряет прочность за часы. Термостойкий чехол отражает тепло и продлевает срок службы РВД.

3. Противопожарная защита

В металлургии, литейных цехах и на транспорте, перевозящем легковоспламеняющиеся жидкости, разрыв РВД без защиты приводит к пожару. Противопожарные чехлы выдерживают прямой контакт с пламенем и предотвращают возгорание.

4. Защита от ультрафиолета и агрессивных сред

На открытом воздухе резина рукава стареет под солнцем, трескается и теряет эластичность. Химически стойкие защитные оболочки предохраняют РВД от кислотных паров, масел и растворителей.

Защитные элементы классифицируются по материалу и способу установки.

Наиболее востребованы в сервисных центрах спиральная защита для предотвращения истирания и термостойкие чехлы для участков с высокими температурами.

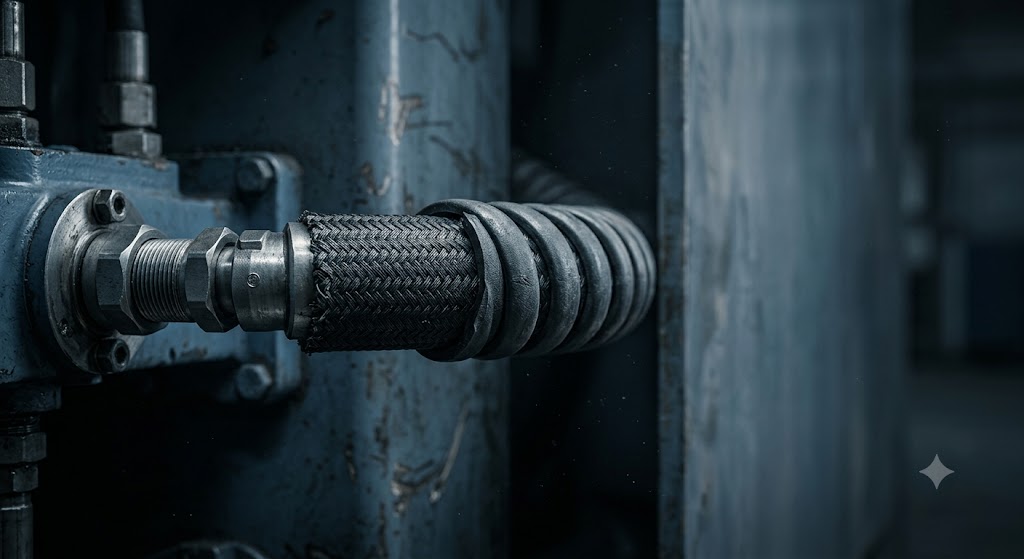

Спиральная защита для РВД — это полиэтиленовая или нейлоновая лента, намотанная по спирали вокруг рукава. Она создаёт внешний каркас, который принимает на себя контакт с абразивными поверхностями и не даёт рукаву тереться напрямую.

Когда нужна спиральная защита:

• рукав проложен рядом с металлическими конструкциями;
• несколько РВД идут в пучке и трутся друг о друга;
• рукав подвержен вибрациям, вызывающим перемещение относительно опор.

Как установить спиральную защиту на шланг:

1. Закрепите конец спирали у фитинга хомутом или изолентой.
2. Наматывайте спираль на рукав с перекрытием витков на 30−50%.
3. Зафиксируйте второй конец у противоположного фитинга.

Спиральная защита — самое простое и недорогое решение. Она монтируется за минуты без демонтажа РВД и подходит для большинства случаев механического износа.

Когда рукав проходит рядом с источником тепла или через зону возможного возгорания, спиральной защиты недостаточно. Здесь применяются чехлы из специальных материалов.

Термостойкий чехол (термоэкран):

• материал — стеклоткань с силиконовым покрытием;
• рабочая температура — до 260 °C, кратковременно до 300 °C;
• отражает лучистое тепло, защищает от брызг расплавленного металла и искр;
• применяется рядом с турбинами, выпускными коллекторами, пресс-формами.

Противопожарный чехол:

• материал — стеклоткань с огнеупорной пропиткой;
• выдерживает прямой контакт с пламенем в течение 15−30 минут;
• температура эксплуатации — до 500 °C и выше;
• применяется в металлургии, литейном производстве, на транспорте с горючими жидкостями.

Монтаж чехлов. Чехол надевается поверх рукава и фиксируется с двух сторон металлическими хомутами или огнестойкой лентой. Важно, чтобы чехол не сползал — при нагреве материалы могут расширяться, и слабая фиксация приведёт к смещению.

При подборе защитного элемента оцените три фактора.

1. Тип воздействия

Трение и механический износ — достаточно спиральной защиты или защитного чулка. Высокая температура — термостойкий чехол из стеклоткани. Риск открытого пламени — только противопожарный чехол с соответствующей пропиткой.

2. Температура эксплуатации

У каждой защиты есть верхний предел. Полиэтиленовая спираль работает до 80−100°C. Термостойкий чехол — до 260 °C. Противопожарный — до 500 °C и выше. Превышение температуры разрушает защиту и оголяет рукав.

3. Диаметр рукава и длина защищаемого участка

Спираль, чулок и чехол подбираются под наружный диаметр РВД. Слишком свободный чулок сползёт, слишком тугой — порвётся при монтаже. Длина защиты должна перекрывать зону воздействия с запасом 10−15 см с каждой стороны.

Отсутствие защиты на изгибе

Именно на изгибах рукав трётся о конструкции максимально. Если защита установлена только на прямых участках, износ на изгибе продолжается — разрыв произойдёт именно там.

Использование неподходящего материала

Полиэтиленовая спираль рядом с турбиной расплавится за смену. Термостойкий чехол вместо противопожарного не спасёт при возгорании. Материал защиты всегда должен соответствовать максимальной температуре в зоне прокладки РВД.

Слабая фиксация

Сползшая защита оголяет рукав в самый неподходящий момент. Чехлы и чулки обязательно фиксируйте хомутами с двух сторон, спираль — закрепляйте на концах.

Установка защиты на повреждённый рукав

Защита не восстанавливает целостность РВД. Если внешний слой уже стёрт или есть трещины, сначала замените рукав, затем ставьте защиту.

Да. Спиральная защита монтируется без демонтажа РВД. Это одно из её главных преимуществ.

Зависит от материала и условий. Полиэтиленовая спираль служит 1–2 года при умеренном истирании. Термостойкий чехол из стеклоткани — до 5 лет, если не превышен температурный предел.

Да. Новый РВД без защиты в агрессивной среде изнашивается так же быстро, как и старый. Защиту рекомендуется устанавливать сразу при монтаже гидролинии.

Нет. Спиральная защита из полиэтилена или нейлона — только от истирания. Для температур выше 80–100°C используйте термостойкие чехлы.
