Адаптеры для гидравлики: переходники для РВД (BSP, JIC, метрические) и как подобрать

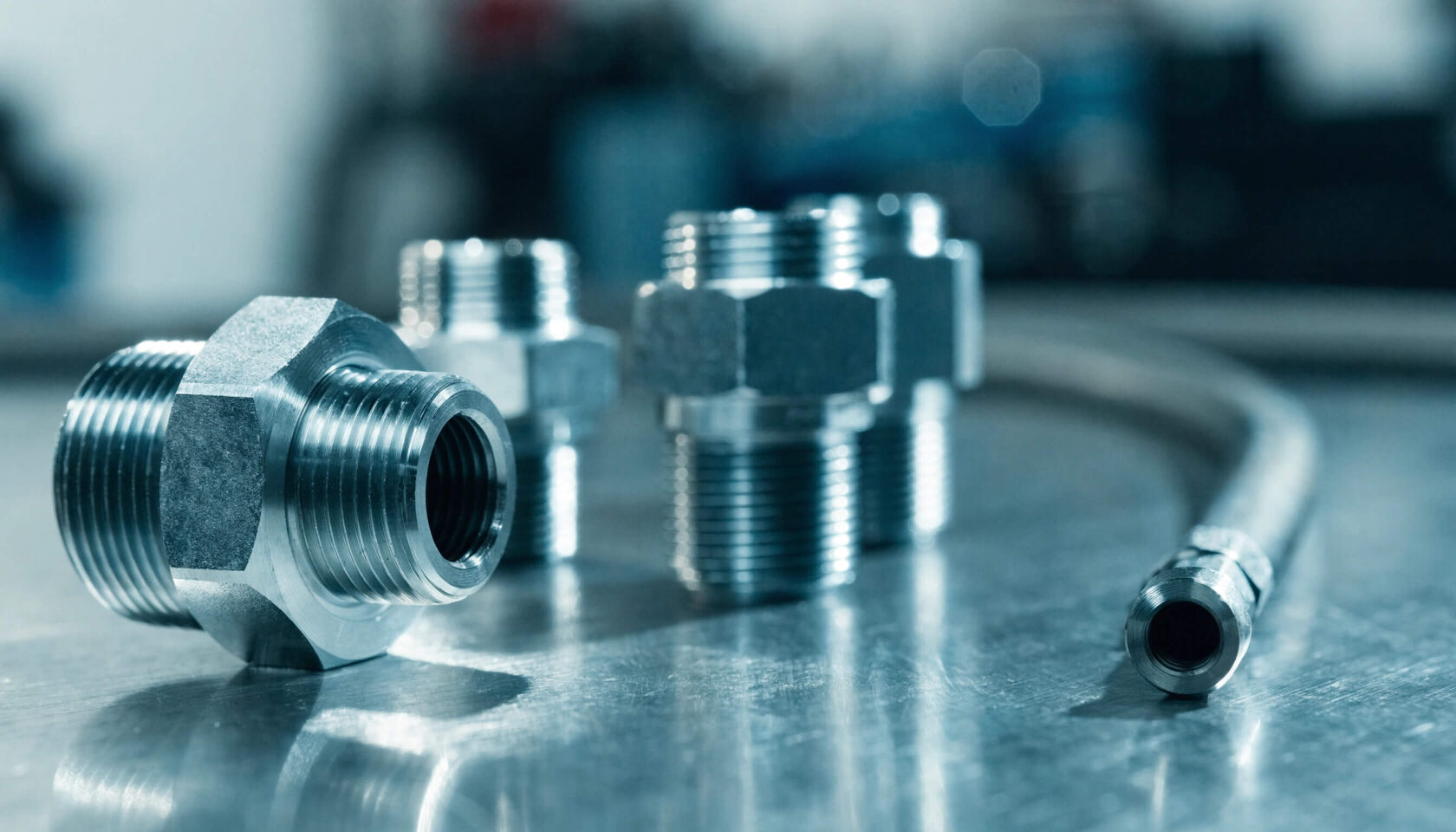

Адаптер для гидравлики — это деталь, которая решает проблему несовместимости стандартов. Когда резьба на рукаве BSP, а порт оборудования JIC, когда нужен поворот гидролинии или переход с дюймового размера на метрический — устанавливают гидравлический переходник. Ошибка в его подборе ведёт к течи и падению давления.

В статье разберём, какие бывают переходники для РВД, чем отличаются адаптеры под разные резьбы и как правильно их выбирать.

Переходники для гидравлики классифицируются по задаче, которую они выполняют.

Универсального переходника не существует. Под каждую комбинацию резьб, диаметров и углов подбирается свой адаптер.

Переходник BSP на JIC

Самый частый запрос в сервисных центрах. BSP — европейский стандарт с конусом 60°. JIC — американский с конусом 74°. Переходник BSP-JIC имеет ответные части под оба конуса и обеспечивает герметичное соединение там, где прямая стыковка невозможна.

Переходник с метрической резьбы на дюймовую

Применяется, когда рукав оснащён метрическим фитингом DIN, а порт оборудования имеет дюймовую резьбу BSP или JIC. Адаптер с одной стороны выполнен с конусом 24° и метрической резьбой, с другой — с дюймовым стандартом и соответствующим уплотнением.

Переходник JIC на ORFS

Оба стандарта американские, но с разным принципом уплотнения: JIC — металл по металлу (конус 74°), ORFS — плоский торец с резиновым кольцом. Переходник JIC-ORFS позволяет использовать рукава одного стандарта на оборудовании с портом другого.

Переходник NPT на BSP

NPT — коническая дюймовая резьба с уплотнением по виткам. BSP — цилиндрическая с уплотнением через шайбу или конус. Переходник NPT-BSP незаменим при обслуживании американской техники в российских условиях.

Чтобы правильно выбрать переходник для РВД, последовательно проверьте пять параметров.

1. Определите резьбу и уплотнение на входе

Измерьте резьбу на фитинге рукава с помощью резьбомера и штангенциркуля. Зафиксируйте стандарт: BSP, JIC, ORFS, DK, NPT или метрическая.

2. Определите резьбу и уплотнение на выходе

То же самое сделайте для порта оборудования. Гидравлический переходник всегда подбирается под конкретную пару стандартов.

3. Учтите рабочее давление

Адаптер должен держать пиковое давление гидросистемы. Номинальное и максимальное давление всегда указаны в спецификации.

4. Проверьте проходной диаметр

Внутреннее сечение переходника не должно быть меньше проходного диаметра рукава. Заужение создаёт гидравлическое сопротивление и перегрев жидкости.

5. Выберите геометрию: прямой или угловой переходник

Прямой адаптер даёт минимальное сопротивление потоку. Угловой переходник 45° или 90° решает задачу монтажа в стеснённом пространстве, но создаёт дополнительную точку сопротивления.

Точный подбор переходника для гидравлики выполнит менеджер — это сэкономит время и исключит ошибку.

Почему течёт переходник РВД

Основная причина — несовпадение конусов уплотнения. Например, установлен переходник с конусом 60° в порт с конусом 74°. Визуально резьба совпадает, но конусы не прилегают — течь появляется сразу при подаче давления. Другие причины: слабая затяжка, повреждённое уплотнительное кольцо, грязь на посадочной поверхности.

Можно ли ставить два переходника подряд

Технически да, но это увеличивает гидравлическое сопротивление и создаёт две дополнительные точки потенциальной течи. Если без двух переходников не обойтись, проверьте суммарное падение давления в гидролинии.

Падение давления на переходнике

Любой адаптер создаёт сопротивление потоку. На низких расходах это незаметно. На высоких — критично. Если система работает на пределе, выбирайте переходники с максимальным проходным сечением и избегайте лишних соединений.

Используйте резьбомер для определения шага и штангенциркуль для измерения диаметра. Сверьте полученные значения с таблицей стандартов. Если инструмента нет — сфотографируйте деталь и отправьте менеджеру для идентификации.

Нельзя. Гидравлический переходник работает под высоким давлением и требует заводской точности изготовления конусов и термообработки. Кустарная деталь разрушится при гидроударе.

Угол 45° создаёт меньшее сопротивление потоку и меньше нагружает рукав на изгибе. Угол 90° применяют, когда нужно жёстко обойти препятствие в ограниченном пространстве.

В каталоге представлены адаптеры и переходники для гидравлики. Менеджер подберёт переходник под нужную пару стандартов, уточнит наличие и оформит заказ. Свяжитесь с нами по телефону или через форму обратной связи.
