Что означают маркировки SAE, DIN и EN на рукавах высокого давления (РВД)

При покупке рукава высокого давления многие обращают внимание только на диаметр и длину. Но именно маркировка определяет, выдержит ли РВД рабочие нагрузки, подойдет ли он под конкретную гидравлическую систему и насколько долго прослужит без разрывов и утечек.

На поверхности рукава можно увидеть сложные обозначения:

• SAE 100 R1AT
• DIN EN 853 2SN
• EN 857 1SC
• SAE 100 R2AT
• DIN EN 856 4SP

Для человека, который редко сталкивается с гидравликой, эти символы выглядят непонятно. На практике же маркировка РВД содержит всю ключевую информацию о конструкции рукава, рабочем давлении, типе армирования и стандартах производства.

В этой статье разберем:

• что означают SAE, DIN и EN;
• как расшифровываются популярные маркировки;
• чем отличаются 1SN, 2SN и 4SP;
• как правильно подобрать рукав высокого давления;
• почему неправильный выбор РВД может привести к поломке оборудования.

Маркировка РВД — это техническое обозначение, которое наносится на наружный слой рукава.

Она показывает:

• стандарт производства;
• тип конструкции;
• количество армирующих слоев;
• рабочее давление;
• допустимую температуру;
• производителя;
• размер рукава.

Проще говоря, маркировка помогает быстро определить характеристики гидравлического рукава без изучения документации.

SAE — это американский стандарт Society of Automotive Engineers.

Он широко используется в гидравлических системах спецтехники, промышленного оборудования, сельскохозяйственной техники и грузовых автомобилей.

Наиболее распространенные маркировки:

• SAE 100 R1AT
• SAE 100 R2AT
• SAE 100 R12
• SAE 100 R13
• SAE 100 R15

Разберем маркировку по частям.

SAE 100

Серия гидравлических рукавов высокого давления.

R1

Одна металлическая оплетка внутри рукава.

Такие РВД:

• более гибкие;
• рассчитаны на среднее давление;
• часто используются в стандартных гидросистемах.

AT

Дополнительное обозначение наружного покрытия и конструкции рукава.

R2 означает две металлические оплетки.

Такие рукава:

• выдерживают более высокое давление;
• устойчивы к нагрузкам;
• подходят для тяжелых условий эксплуатации.

Именно SAE 100 R2AT считается одним из самых популярных типов РВД.

DIN — это немецкий промышленный стандарт Deutsches Institut für Normung.

Стандарты DIN особенно распространены:

• в промышленности;
• на европейском оборудовании;
• в гидравлических системах спецтехники;
• на производстве.

Чаще всего встречаются:

• DIN EN 853 1SN
• DIN EN 853 2SN
• DIN EN 856 4SP
• DIN EN 856 4SH

EN — европейский стандарт.

Очень часто DIN и EN используются одновременно:

• DIN EN 853
• DIN EN 856
• DIN EN 857

Это означает, что рукав соответствует европейским требованиям безопасности и техническим нормам.

Для многих предприятий соответствие стандартам EN особенно важно при эксплуатации оборудования с высокими нагрузками.

Один из самых распространенных рукавов высокого давления.

Особенности:

• одна металлическая оплетка;
• хорошая гибкость;
• среднее рабочее давление;
• небольшой радиус изгиба.

Где используется:

• сельхозтехника;
• станки;
• гидравлическое оборудование;
• мобильная техника.

Усиленный вариант гидравлического рукава.

Особенности:

• две металлические оплетки;
• повышенная прочность;
• устойчивость к импульсным нагрузкам;
• более высокое рабочее давление.

Где применяется:

• экскаваторы;
• погрузчики;
• строительная техника;
• промышленное оборудование.

• Именно 2SN считается универсальным решением для большинства задач в гидравлике.

Профессиональный усиленный рукав высокого давления.

Особенности:

• многоспиральное армирование;
• работа под экстремальным давлением;
• высокая устойчивость к износу;
• повышенная прочность.

Используется:

• в тяжелой промышленности;
• на карьерной технике;
• в горнодобывающем оборудовании;
• на мощных гидравлических системах.

Одна из самых распространенных ошибок — подбор рукава только по внутреннему диаметру.

Даже если размер подходит, неправильно подобранный РВД может:

• лопнуть под нагрузкой;
• быстро износиться;
• потерять герметичность;
• вызвать утечку масла;
• привести к остановке оборудования.

Особенно опасно использовать рукава с неподходящим рабочим давлением.

Например, установка 1SN вместо 2SN на нагруженной гидролинии может привести к разрыву рукава уже через короткое время эксплуатации.

Перед покупкой РВД важно учитывать сразу несколько параметров.

Рабочее давление

Рукав должен выдерживать постоянную нагрузку системы.

Пиковые нагрузки

В гидравлике часто возникают кратковременные скачки давления.

Температура

Некоторые рукава рассчитаны только на стандартные температурные режимы.

Радиус изгиба

Слишком сильный изгиб значительно сокращает срок службы РВД.

Тип жидкости

Не все рукава одинаково устойчивы к различным маслам и техническим жидкостям.
Условия эксплуатации

Важно учитывать:

• абразивный износ;
• воздействие улицы;
• влажность;
• вибрации;
• механические повреждения.

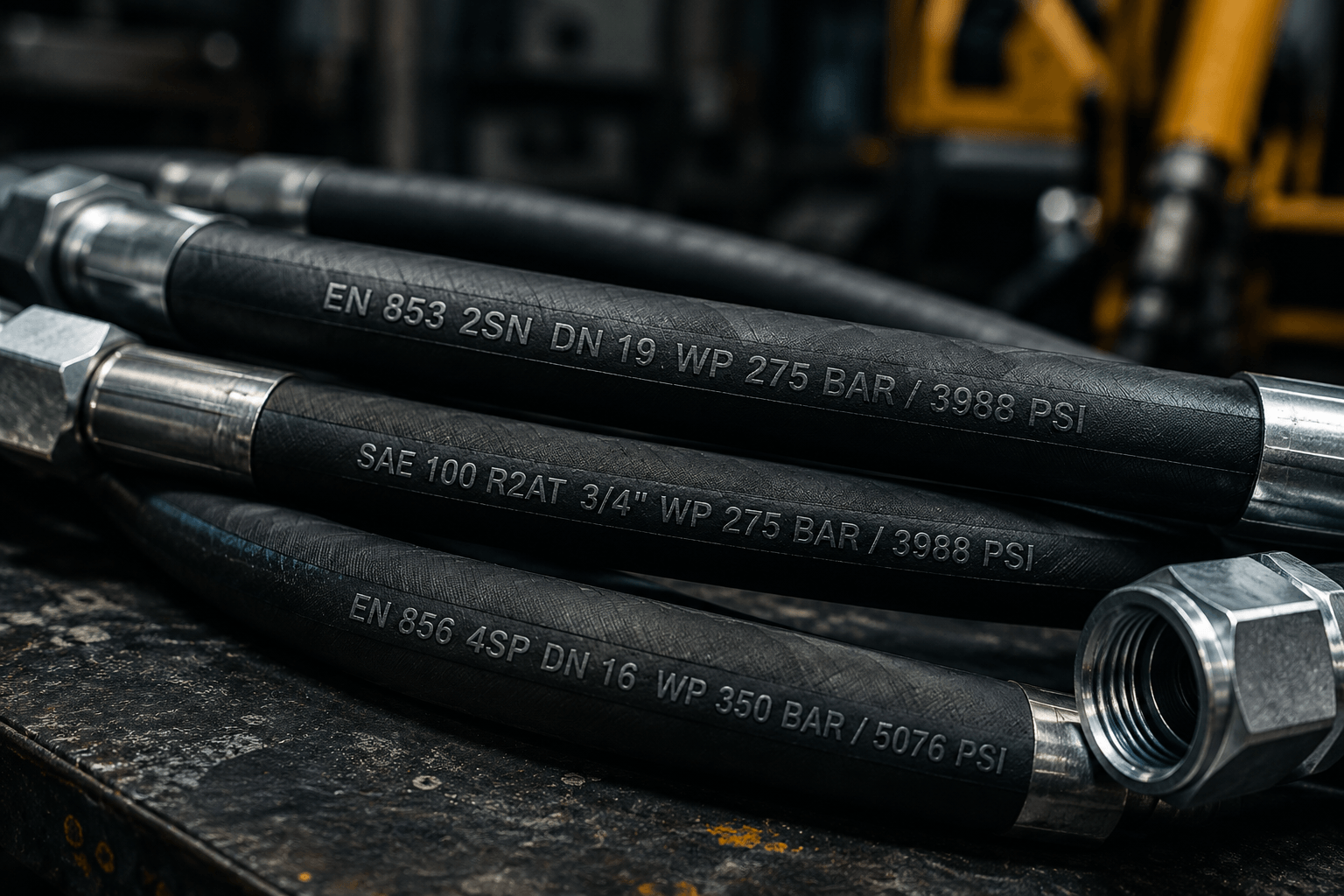

Маркировка обычно наносится по всей длине наружного слоя РВД.

На рукаве можно увидеть:

• стандарт;
• размер;
• рабочее давление;
• производителя;
• температурный диапазон;
• тип конструкции.

Если маркировка стерлась или отсутствует, использовать такой рукав в ответственных гидравлических системах рискованно.

Качественный гидравлический рукав — это не просто расходный материал.

Неправильно подобранный РВД способен привести к:

• простою техники;
• повреждению гидросистемы;
• дорогостоящему ремонту;
• потере давления;
• аварийным ситуациям на производстве.

Именно поэтому профессиональный подбор гидравлических рукавов всегда начинается с анализа маркировки и стандартов.

Маркировка SAE, DIN и EN на рукавах высокого давления помогает понять:

• конструкцию РВД;
• допустимое давление;
• тип армирования;
• условия эксплуатации;
• соответствие международным стандартам.

Понимание маркировок позволяет правильно подобрать гидравлический рукав, избежать ошибок при эксплуатации и увеличить срок службы оборудования.

При выборе РВД важно учитывать не только диаметр, но и стандарт, рабочее давление, количество усилений и реальные условия работы гидросистемы.
