Какое давление выдерживает РВД: рабочее, испытательное и разрывное давление рукавов высокого давления

Рукава высокого давления (РВД) используются в гидравлических системах спецтехники, промышленного оборудования, сельскохозяйственных машин, гидростанций и производственных линий. Именно через них под давлением передается рабочая жидкость, обеспечивающая работу гидроцилиндров, распределителей и других компонентов системы.

При выборе РВД многие обращают внимание только на диаметр и длину. Однако главным параметром остается допустимое давление. Если рукав подобран неправильно, это может привести к утечке масла, снижению производительности оборудования и даже аварийному разрыву гидролинии.

В этой статье разберем, какое давление выдерживают различные типы РВД, чем отличаются рабочее, испытательное и разрывное давление, а также как правильно подобрать рукав для конкретной гидравлической системы.

Любой рукав высокого давления рассчитан на определенную нагрузку.

Если давление в системе превышает допустимые значения, возможны следующие последствия:

• разрыв рукава;
• утечка гидравлического масла;
• повреждение гидроцилиндров;
• выход из строя насосов;
• остановка техники;
• дорогостоящий ремонт гидросистемы.

Поэтому при выборе рукавов высокого давления необходимо учитывать не только размеры, но и реальные рабочие нагрузки.

При изучении характеристик РВД можно встретить несколько различных параметров давления.

Рабочее давление

Рабочее давление — это максимальное давление, при котором рукав может эксплуатироваться постоянно без риска повреждения.

Именно этот показатель является основным при подборе РВД.

Например, если гидравлическая система работает при давлении 250 бар, рукав должен быть рассчитан минимум на такую нагрузку.

Испытательное давление

Испытательное давление используется производителем во время проверки качества продукции.

Как правило, оно примерно в два раза превышает рабочее давление.

Во время испытаний проверяются:

• герметичность;
• прочность конструкции;
• устойчивость к нагрузкам.

Разрывное давление

Разрывное давление показывает предел прочности рукава.

При достижении этого значения происходит разрушение конструкции.

Использовать данный показатель для подбора РВД нельзя. Он необходим исключительно для оценки запаса прочности изделия.

Допустимое давление зависит сразу от нескольких факторов.

Тип армирования

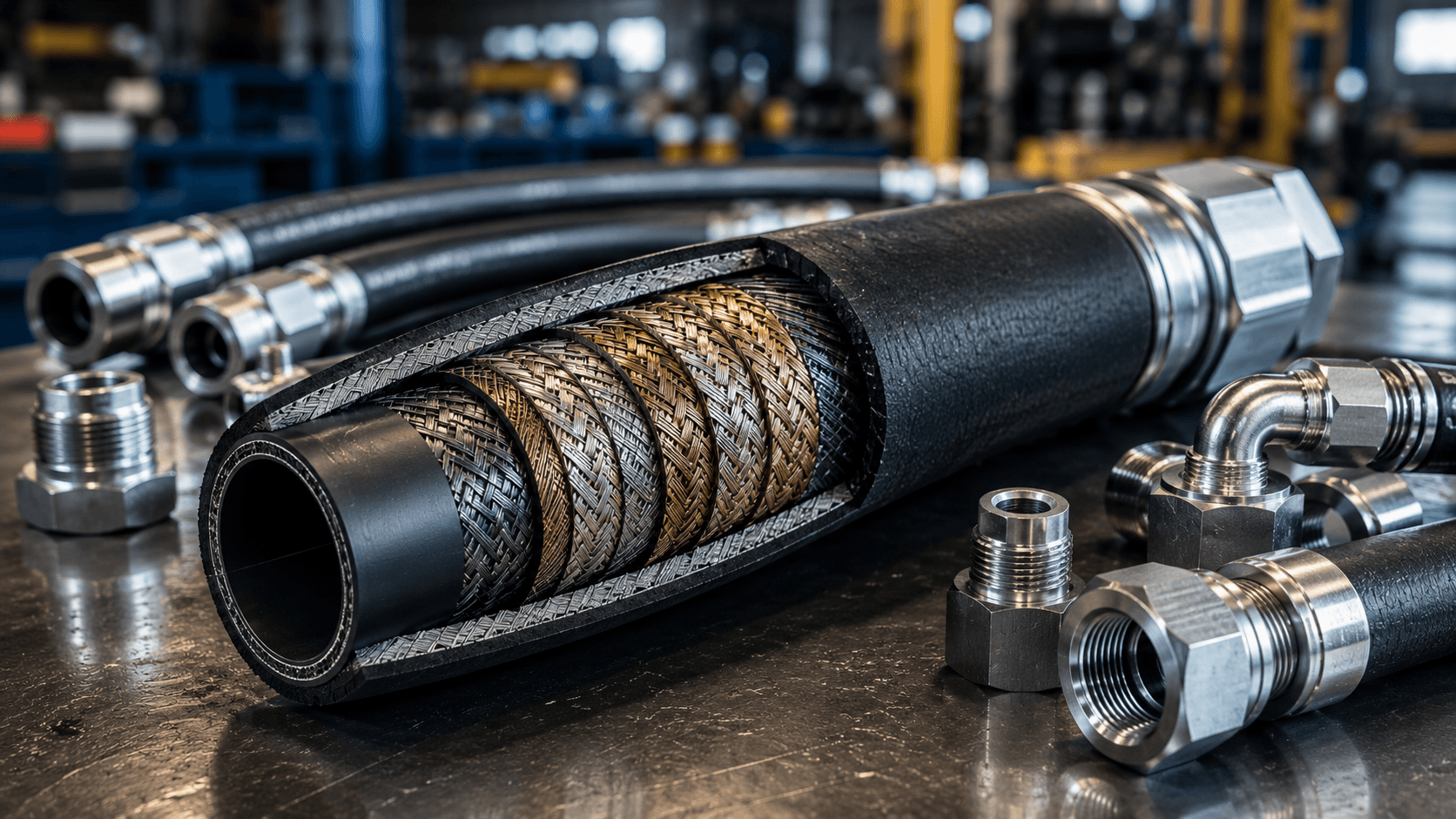

Армирующий слой является основным элементом, воспринимающим нагрузку.

Наиболее распространенные конструкции:

• 1SN;
• 2SN;
• 4SP;
• 4SH.

Чем прочнее армирование, тем выше допустимое давление.

Внутренний диаметр

С увеличением диаметра рукава допустимое давление обычно уменьшается.

Именно поэтому два рукава одинакового типа могут иметь разные характеристики.

Качество материалов

На ресурс и прочность влияют:

• качество резины;
• характеристики металлической оплетки;
• технология производства;
• соответствие стандартам SAE и DIN.

Использование качественных комплектующих для гидравлики помогает повысить надежность всей системы.

Это одна из особенностей гидравлических рукавов, которую часто не учитывают при подборе.

Чем больше внутренний диаметр рукава, тем выше нагрузка на армирующий слой.

Поэтому:

• РВД малого диаметра способны выдерживать более высокое давление;
• РВД большого диаметра рассчитаны на меньшие нагрузки.

Подбирать рукав необходимо одновременно по двум параметрам:

• внутреннему диаметру;
• рабочему давлению системы.

Точные значения зависят от производителя и типоразмера рукава.

Однако для общего понимания можно ориентироваться на следующие диапазоны.

Для точного подбора необходимо учитывать техническую документацию конкретного производителя.

РВД стандарта 1SN имеют одну металлическую оплетку.

Преимущества:

• высокая гибкость;
• небольшой радиус изгиба;
• удобство монтажа.

Основные области применения:

• сельскохозяйственная техника;
• мобильная гидравлика;
• промышленное оборудование;
• станки.

Такие рукава рассчитаны на средние нагрузки и хорошо подходят для большинства стандартных гидросистем.

РВД 2SN являются наиболее популярным типом гидравлических рукавов.

Конструкция включает две металлические оплетки.

Преимущества:

• высокая прочность;
• устойчивость к импульсным нагрузкам;
• универсальность применения.

Используются на:

• экскаваторах;
• погрузчиках;
• автокранах;
• дорожной технике;
• промышленном оборудовании.

Именно этот тип чаще всего применяется в современных гидравлических системах.

Рукава стандарта 4SP относятся к усиленным гидравлическим рукавам.

Конструкция включает четыре спиральных слоя армирования.

Основные области применения:

• карьерная техника;
• горнодобывающее оборудование;
• металлургия;
• тяжелая промышленность.

РВД 4SP рассчитаны на работу под высоким давлением и интенсивными нагрузками.

РВД 4SH предназначены для наиболее тяжелых условий эксплуатации.

Основные преимущества:

• максимальная прочность;
• высокая устойчивость к гидроударам;
• длительный срок службы.

Такие рукава применяются:

• в горнодобывающей промышленности;
• на мощных гидравлических станциях;
• в тяжелой строительной технике;
• на производственном оборудовании высокого давления.

Это одна из самых распространенных ошибок.

Даже если диаметр полностью соответствует требованиям оборудования, рукав может не выдерживать рабочее давление гидросистемы.

Последствия неправильного выбора:

• утечка масла;
• разрушение армирования;
• снижение давления;
• аварийный разрыв гидролинии;
• выход из строя оборудования.

Поэтому всегда необходимо учитывать оба параметра одновременно.

На практике подобные случаи встречаются регулярно.

Гидроудары

Кратковременные скачки давления могут значительно превышать номинальные показатели системы.

Старение резины

Со временем наружный и внутренний слой теряют эластичность и прочность.

Ошибки монтажа

Наиболее распространенные ошибки:

• перекручивание рукава;
• недостаточный радиус изгиба;
• сильное натяжение.

Повреждение армирования

Даже частичное разрушение металлической оплетки существенно снижает допустимую нагрузку.

Ошибки при обжиме

Некачественная сборка может привести к повреждению рукава уже на начальном этапе эксплуатации.

Для производства качественных гидролиний используются профессиональные станки для сборки РВД.

Шаг 1. Определите рабочее давление системы

Это базовый параметр для подбора.

Шаг 2. Учтите гидроудары

Пиковые нагрузки могут существенно превышать номинальные показатели.

Шаг 3. Выберите подходящий тип армирования

Для стандартных задач чаще используются 1SN и 2SN.

Для тяжелых условий эксплуатации применяются 4SP и 4SH.

Шаг 4. Проверьте совместимость соединений

Важно правильно подобрать фитинги для РВД, адаптеры и переходники.

Шаг 5. Обеспечьте запас прочности

Эксплуатация на предельных режимах значительно сокращает срок службы рукава.

Специалисты рекомендуют выбирать рукав с запасом относительно рабочего давления системы.

Это позволяет:

• увеличить срок службы;
• снизить риск аварий;
• компенсировать кратковременные скачки давления;
• повысить надежность гидросистемы.

Особенно важно соблюдать это правило на строительной и карьерной технике.

Рабочее давление является одним из ключевых параметров при выборе рукава высокого давления. Именно от него зависит надежность гидросистемы, срок службы оборудования и безопасность эксплуатации техники.

При подборе РВД необходимо учитывать не только внутренний диаметр, но и рабочее давление, тип армирования, условия эксплуатации и качество комплектующих. Грамотный выбор позволяет избежать аварийных ситуаций, снизить расходы на ремонт и обеспечить стабильную работу гидравлической системы.
