Как определить резьбу фитинга РВД: виды и отличия

Правильное определение резьбы на гидравлическом фитинге — одна из самых частых задач при обслуживании и ремонте гидравлических систем. Ошибка на этом этапе приводит к утечкам масла, повреждению оборудования и полной разгерметизации соединений.

На практике даже опытные механики сталкиваются с ситуацией, когда визуально фитинг выглядит знакомым, но при установке оказывается несовместимым. Причина проста — в гидравлике используется несколько международных стандартов резьбы, которые внешне могут быть очень похожи.

В этой статье мы разберем, как самостоятельно определить тип резьбы на фитинге РВД, чем отличаются основные стандарты, какие инструменты использовать и как избежать критических ошибок при подборе соединений.

После прочтения вы сможете:

точно определить тип резьбы без маркировки;
различать BSP, JIC, ORFS, NPT и метрическую резьбу;
понимать, почему соединения не подходят друг к другу;
правильно подбирать фитинги для РВД и гидравлики;
избегать утечек и повреждений оборудования.

Почему правильное определение резьбы критически важно

Гидравлические системы работают под высоким давлением, поэтому даже минимальное несоответствие резьбы приводит к серьезным последствиям.

Если фитинг подобран неправильно, это может вызвать:

утечку гидравлического масла;
повреждение резьбы на оборудовании;
разгерметизацию системы под давлением;
аварийную остановку техники;
дорогостоящий ремонт гидролинии.

Важно понимать: большинство резьб не совместимы между собой, даже если визуально они выглядят одинаково.

Особенно часто ошибки возникают при замене старых фитингов на аналоги без точного определения стандарта.

Где используются резьбы в гидравлике

Резьбовые соединения применяются практически во всех элементах гидравлической системы:

рукава высокого давления (РВД);
гидроцилиндры;
насосы и распределители;
переходники и адаптеры;
быстроразъемные соединения.

Именно поэтому ошибка в определении резьбы может повлиять на всю систему целиком.

Основные стандарты резьбы в гидравлике

В гидравлических системах используется несколько международных стандартов:

BSP (British Standard Pipe);
JIC (SAE J514);
ORFS (O-Ring Face Seal);
NPT / NPTF (National Pipe Thread);
метрическая резьба (ISO).

Каждый стандарт имеет свои особенности:

угол профиля;
тип герметизации;
шаг резьбы;
область применения.

Именно способ герметизации чаще всего является ключевым отличительным признаком.

Как работает герметизация в фитингах

В гидравлике резьба сама по себе редко обеспечивает герметичность.

Существует три основных принципа уплотнения:

по резьбе (NPT);
по конусу (JIC);
через уплотнительное кольцо (ORFS);
по плоской или торцевой поверхности (BSP, метрическая).

Понимание этого принципа — ключ к правильному определению типа фитинга.

Почему визуально определить резьбу сложно

Многие типы резьбы имеют схожие параметры:

одинаковый диаметр;
похожий шаг;
одинаковую форму витков.

Но при этом они несовместимы.

Например:

BSP и метрическая резьба могут выглядеть почти одинаково;
JIC и ORFS отличаются только типом уплотнения;
NPT и BSPT имеют схожую коническую форму.

Поэтому «определение на глаз» почти всегда приводит к ошибкам.

BSP резьба в гидравлике: как определить BSPP и BSPT и не перепутать с метрической

BSP (British Standard Pipe) — один из самых распространенных стандартов резьбы в гидравлических системах. Он широко используется в европейской и импортной технике, а также в промышленном оборудовании.

Главная проблема BSP — его часто путают с метрической резьбой. Внешне они могут выглядеть очень похоже, особенно без точных измерений.

Что такое BSP резьба

BSP — это трубная резьба британского стандарта.

Она применяется в:

гидравлических системах;
РВД;
промышленной арматуре;
насосах и распределителях;
спецтехнике европейского производства.

Особенность BSP в том, что существует два основных типа:

BSPP (цилиндрическая)
BSPT (коническая)

BSPP (parallel) — цилиндрическая резьба

BSPP — это параллельная (прямая) резьба.

Особенности:

резьба не сужается по длине;
герметизация происходит через уплотнительное кольцо или прокладку;
угол профиля 55°.

Где используется:

гидрораспределители;
адаптеры;
соединения высокого давления;
европейская техника.

BSPT (tapered) — коническая резьба

BSPT — коническая резьба.

Особенности:

резьба сужается к концу;
герметизация происходит за счет заклинивания витков;
часто используется с герметиком.

Где используется:

старое оборудование;
некоторые виды трубных соединений;
промышленная гидравлика.

BSP vs метрическая резьба — ключевая путаница

Это одна из самых частых ошибок.

Причины путаницы:

похожие диаметры;
близкий шаг резьбы;
визуально одинаковые витки.

Но различия критические:

разный угол профиля (BSP — 55°, метрическая — 60°);
разный стандарт измерения;
несовместимость при соединении.

Даже если резьба “вкручивается”, это не значит, что она подходит.

Как определить BSP резьбу на практике

Шаг 1. Измерьте диаметр

Используйте штангенциркуль и измерьте наружный диаметр резьбы.

Шаг 2. Определите шаг резьбы

Используйте резьбомер или измерение по виткам.
Шаг 3. Посмотрите на тип уплотнения

Это самый важный этап:

если есть кольцо → BSPP
если коническая посадка → BSPT

Главные отличия BSPP и BSPT

Параметр	BSPP	BSPT
Форма	Цилиндрическая	Коническая
Герметизация	Через уплотнение	По резьбе
Угол	55°	55°
Применение	Современная гидравлика	Старые системы

Частые ошибки при определении BSP

определение “на глаз”

игнорирование уплотнительного кольца

попытка вкрутить метрическую резьбу

использование неподходящих переходников

смешивание BSPP и BSPT

Почему BSP часто используют в РВД

BSP стал стандартом благодаря:

надежности;
универсальности;
простоте обслуживания;
широкому применению в Европе.

Поэтому при работе с фитингами для РВД этот стандарт встречается чаще всего.

Итог по BSP

BSP — один из самых универсальных, но при этом самых часто путаемых стандартов.

Главное правило:

BSPP и BSPT нельзя считать взаимозаменяемыми, даже если они визуально похожи.

Метрическая резьба в гидравлике: как определить и не перепутать с BSP

Метрическая резьба — один из самых распространенных стандартов в гидравлических системах, особенно в странах СНГ и на оборудовании европейского производства.

Она часто используется в РВД, гидроцилиндрах, распределителях и промышленной гидравлике.

Главная проблема метрической резьбы — ее часто путают с BSP, так как размеры могут быть очень близкими.

Что такое метрическая резьба

Метрическая резьба обозначается буквой M и измеряется в миллиметрах.

Примеры:

M14×1.5
M16×1.5
M18×1.5
M22×1.5
M27×2

Она стандартизирована по ISO.

Где используется метрическая резьба

Метрическая резьба применяется в:

гидроцилиндрах;
РВД;
насосах;
промышленной гидравлике;
отечественной спецтехнике;
европейских системах.

Особенности метрической резьбы

угол профиля: 60°

измеряется в миллиметрах

может быть мелкий или крупный шаг

часто используется с уплотнительными кольцами

Как отличить метрическую резьбу от BSP

Это одна из самых частых ошибок при подборе фитингов.

Основные отличия:

Параметр	Метрическая	BSP
Угол профиля	60°	55°
Система измерения	Мм	Дюймы
География	СНГ, Европа	Великобритания
Совместимость	Не совместима	Не совместима

Почему метрическую резьбу часто путают с BSP

Причины:

похожий внешний диаметр;
близкие шаги резьбы;
одинаковая форма витков на глаз;
отсутствие маркировки на старых фитингах.

Важно: даже если резьба "почти подходит", использовать её нельзя.

Как определить метрическую резьбу на практике

Шаг 1. Измерьте диаметр

Используйте штангенциркуль и зафиксируйте значение в мм.

Шаг 2. Определите шаг резьбы

Используйте резьбомер или измерьте расстояние между витками.

Шаг 3. Проверьте тип уплотнения

Метрическая резьба может уплотняться:

по кольцу;
по конусу;
по шайбе.

Типичные ошибки

путаница с BSP;
неправильное определение шага;
измерение “на глаз”;
игнорирование уплотнения;
подбор по внешнему виду.

Почему метрическая резьба важна в РВД

В РВД метрическая резьба часто встречается на:

гидроцилиндрах;
переходниках;
адаптерах;
распределителях.

Поэтому при выборе фитингов для РВД важно точно понимать стандарт резьбы.

JIC резьба в гидравлике: как определить и чем отличается от ORFS и BSP

JIC (Joint Industry Council, стандарт SAE J514) — это один из самых распространенных типов соединений в гидравлике, особенно в американской и промышленной технике.

Главная особенность JIC — это не уплотнение по резьбе, а соединение через конус под углом 37°.

Именно это делает его надежным и удобным для многократного монтажа.

Где используется JIC

JIC широко применяется в:

американской спецтехнике;
промышленном оборудовании;
гидравлических системах высокого давления;
сельхозтехнике;
насосных и распределительных системах.

Особенности JIC резьбы

JIC имеет следующие характеристики:

угол конуса: 37°
герметизация происходит по конусу
резьба цилиндрическая (не коническая)
высокая устойчивость к вибрациям

Важно: сама резьба НЕ обеспечивает герметичность — она только фиксирует соединение.

Как выглядит JIC соединение

Типичный JIC фитинг состоит из:

наружной резьбы;
конусного седла 37°;
ответной конусной части;
гайки.

Герметичность достигается за счет плотного контакта конусов.

JIC vs ORFS — главная путаница

Это две самые часто путаемые системы.

JIC:

уплотнение по металлическому конусу;
37°;
нет уплотнительного кольца.

ORFS:

уплотнение через O-Ring (резиновое кольцо);
торцевая поверхность;
более высокая герметичность.

Как отличить JIC на практике

Шаг 1. Посмотрите на уплотнение

есть резиновое кольцо → ORFS
нет кольца → JIC

Шаг 2. Проверьте конус

JIC всегда имеет металлический конус 37°.
Шаг 3. Измерьте резьбу

Как и в других случаях:

диаметр;
шаг резьбы;
сравнение со стандартом SAE.

Основные ошибки при определении JIC

путаница с ORFS;

попытка использовать уплотнительные кольца;

соединение с BSP через переходники без проверки давления;

определение “по внешнему виду”.

Почему JIC популярен

JIC используется из-за:

надежности соединения;
простоты обслуживания;
возможности многократной сборки;
устойчивости к вибрациям;
широкого применения в США и промышленности.

JIC в гидравлике РВД

В системах РВД JIC часто используется на:

рукавах высокого давления;
адаптерах;
переходниках;
насосных системах.

Поэтому при подборе фитингов для РВД важно точно отличать JIC от ORFS и BSP.

Итог по JIC

JIC — это надежный стандарт конусного соединения, который обеспечивает герметичность за счет металла, а не резьбы.

Главное правило:

JIC нельзя путать с ORFS — у них одинаковое назначение, но совершенно разные принципы уплотнения.

ORFS резьба в гидравлике: что это, как работает и чем отличается от JIC

ORFS (O-Ring Face Seal) — это один из самых надежных типов гидравлических соединений, который используется там, где требуется максимальная герметичность и устойчивость к вибрациям.

Главная особенность ORFS — герметизация происходит не по резьбе и не по конусу, а через уплотнительное кольцо (O-ring), расположенное на торце соединения.

Где используется ORFS

ORFS применяется в:

современной гидравлической технике;
мобильной спецтехнике;
системах высокого давления;
промышленном оборудовании;
гидросистемах с вибрацией.

Особенности ORFS соединения

ORFS имеет следующие характеристики:

уплотнение через резиновое кольцо (O-ring);
плоская торцевая поверхность;
высокая устойчивость к вибрациям;
возможность многократной сборки без потери герметичности;
высокая надежность при высоком давлении.

Как работает ORFS

Герметизация происходит следующим образом:

уплотнительное кольцо устанавливается в канавку;
при затяжке оно прижимается к плоской поверхности;
создается полная герметичность без зависимости от резьбы.

Именно это делает ORFS одним из самых надежных соединений в гидравлике.

ORFS vs JIC — ключевое отличие

Это один из самых частых вопросов при подборе фитингов.

JIC:

герметизация по металлическому конусу 37°;
нет уплотнительного кольца;
соединение металл-металл.

ORFS:

герметизация через O-ring;
плоское соединение;
более высокая герметичность.

Как отличить ORFS от JIC

Шаг 1. Посмотрите на торец

есть резиновое кольцо → ORFS
нет кольца → JIC

Шаг 2. Проверьте поверхность

плоская поверхность → ORFS
конус → JIC

Шаг 3. Проверка конструкции

ORFS всегда имеет:

посадочное место под O-ring;
плоскую уплотнительную поверхность.

Преимущества ORFS

максимальная герметичность;

устойчивость к вибрациям;

отсутствие протечек при высоком давлении;

долгий срок службы соединений;

минимальный риск повреждения резьбы.

Недостатки ORFS

более высокая стоимость;

необходимость точной посадки уплотнительного кольца;

чувствительность к загрязнениям при сборке.

ORFS в РВД

В системах РВД ORFS применяется:

на современных гидролиниях;
в промышленной технике;
в оборудовании с высоким давлением;
в местах с постоянной вибрацией.

Поэтому при подборе фитингов для РВД важно учитывать, что ORFS часто является более надежным решением по сравнению с JIC.

Итог по ORFS

ORFS — это современный стандарт гидравлических соединений, который обеспечивает максимальную герметичность за счет уплотнительного кольца.

Главное правило:

ORFS и JIC внешне похожи, но несовместимы — у них полностью разный принцип уплотнения.

NPT и NPTF резьба в гидравлике: как определить и чем отличается от BSP

NPT (National Pipe Thread) и его модификация NPTF (National Pipe Taper Fuel) — это американский стандарт конической трубной резьбы, который широко применяется в гидравлике и промышленном оборудовании.

Главная особенность NPT — герметизация происходит за счет конической резьбы, которая при затяжке заклинивается, создавая уплотнение.

Где используется NPT

NPT часто встречается в:

американской спецтехнике;
промышленном оборудовании;
гидравлических насосах;
системах высокого давления;
трубных соединениях.

Особенности NPT резьбы

коническая форма;
угол профиля 60°;
герметизация по резьбе;
часто используется с герметиком (фум-лента, паста).

Важно: в отличие от ORFS и JIC, здесь уплотнение происходит не по поверхности, а именно по виткам резьбы.

NPT vs NPTF — в чем разница

NPT:

стандартная коническая резьба;
может требовать герметик;
допускает микропротечки без уплотнения.

NPTF:

улучшенная версия NPT;
обеспечивает более плотное прилегание витков;
может работать без дополнительного герметика.

Как отличить NPT резьбу

Шаг 1. Проверьте форму

резьба сужается к концу → коническая → вероятно NPT

Шаг 2. Посмотрите на уплотнение

герметик на резьбе → NPT / NPTF
нет уплотнительного кольца → не ORFS и не JIC

Шаг 3. Сравните шаг

NPT имеет специфический шаг, который отличается от BSP и метрической резьбы.

NPT vs BSP — частая ошибка

Это одна из самых опасных путаниц в гидравлике.

Отличия:

NPT: угол 60°, коническая
BSPT: угол 55°, тоже коническая

Внешне они почти одинаковые, но несовместимы.

Почему NPT нельзя путать с BSPT

Даже если резьба “вкручивается”, это приводит к:

повреждению витков;
утечкам масла;
разрушению соединения под давлением;
аварийным ситуациям.

NPT в РВД

В системах РВД NPT используется:

в переходниках;
в насосных станциях;
в американском оборудовании;
в промышленных гидролиниях.

Поэтому при подборе фитингов для РВД важно точно определить этот стандарт.

Итог по NPT

NPT — это коническая американская резьба, которая герметизируется по виткам и часто требует герметика.

Главное правило:

NPT нельзя путать ни с BSPT, ни с метрической резьбой — это частая причина аварий в гидравлике.

Сравнительная таблица резьб BSP, JIC, ORFS, NPT и метрической

Для правильного определения резьбы важно не только знать особенности каждого стандарта, но и уметь сравнивать их между собой.

Ниже представлена таблица, которая помогает быстро отличить основные типы резьбы в гидравлике.

Стандарт	Угол профиля	Тип резьбы	Способ герметизации	Регион применения
BSP	55°	цилиндрическая / коническая	прокладка / уплотнение	Европа, Великобритания
BSPT	55°	коническая	по резьбе	Европа
BSPP	55°	цилиндрическая	через уплотнение	Европа
JIC	37°	цилиндрическая	по конусу	США, промышленность
ORFS	-	цилиндрическая	через O-ring	современная гидравлика
NPT	60°	коническая	по резьбе	США
NPTF	60°	коническая	по резьбе (усиленная)	США
Метрическая	60°	цилиндрическая / коническая	по кольцу / конусу	СНГ, Европа

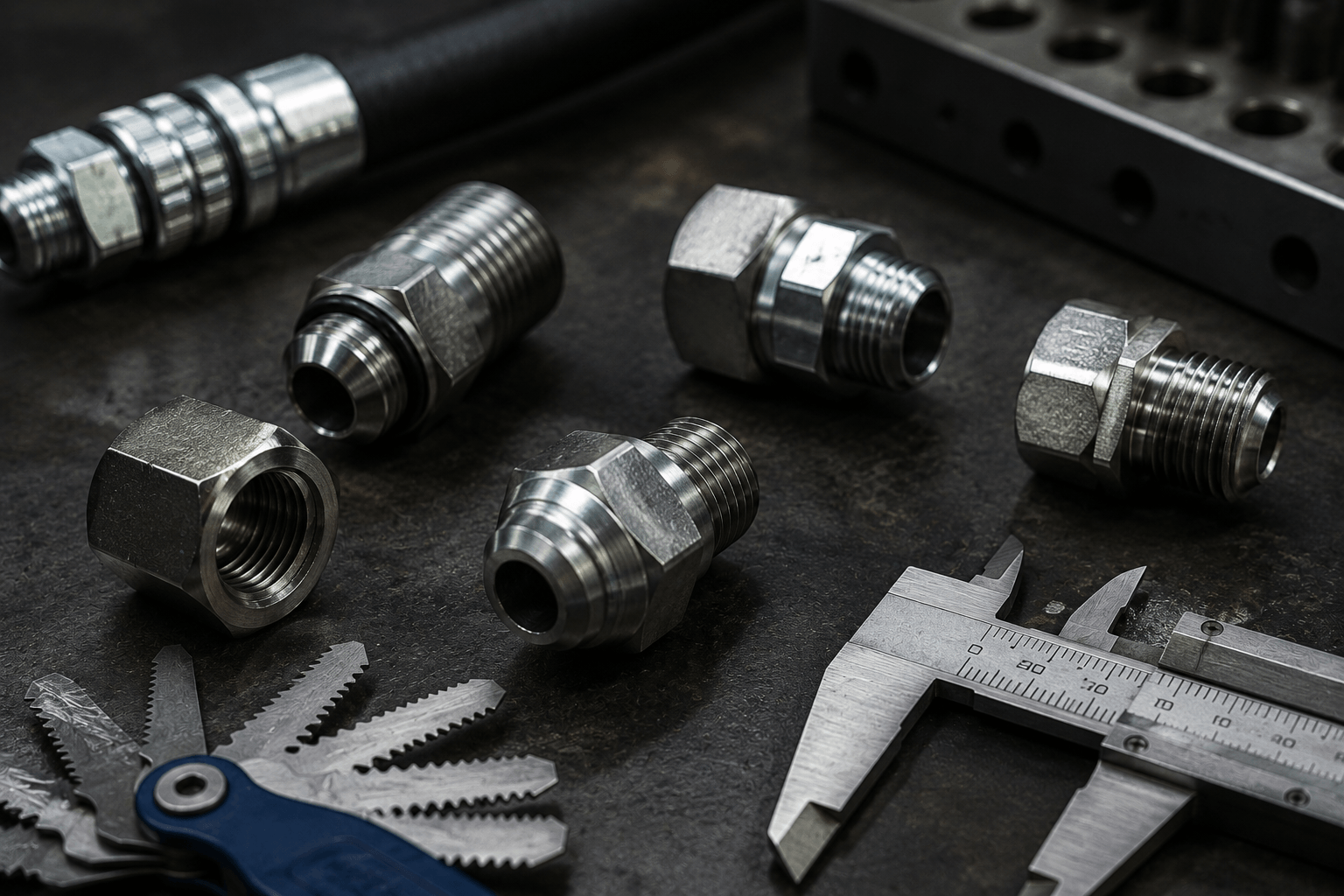

Как определить резьбу на фитинге РВД: пошаговый алгоритм

Чтобы избежать ошибок при подборе фитинга, используйте простой алгоритм, который применяется в профессиональной гидравлике.

Шаг 1. Определите тип уплотнения

Это самый важный этап.

Посмотрите на фитинг:

есть O-ring → ORFS
есть конус → JIC
герметик на резьбе → NPT / NPTF
прокладка → BSP / метрическая

Шаг 2. Измерьте наружный диаметр

Используйте штангенциркуль.

Запишите значение в миллиметрах или дюймах.

Шаг 3. Определите шаг резьбы

Используйте резьбомер или измерьте несколько витков.

Шаг 4. Сравните с таблицей стандартов

Сверьте полученные данные с таблицей:

BSP
метрическая
JIC
NPT
ORFS

Шаг 5. Проверьте форму резьбы

цилиндрическая → BSPP, JIC, ORFS
коническая → BSPT, NPT

Шаг 6. Уточните по оборудованию

Если известно происхождение техники:

Европа → BSP / метрическая
США → JIC / NPT
современная техника → ORFS

Частые ошибки при определении резьбы

Даже опытные специалисты допускают ошибки при подборе фитингов.

Основные ошибки:

определение “на глаз”;
игнорирование типа уплотнения;
смешивание BSP и метрической резьбы;
путаница JIC и ORFS;
неправильное измерение шага;
использование неподходящих переходников;
чрезмерная затяжка соединений.

Что делать, если нет маркировки

Если на фитинге нет обозначений:

измерьте диаметр;
определите шаг резьбы;
проверьте тип уплотнения;
сделайте фото соединения;
сравните с таблицами стандартов.

При необходимости лучше обратиться к специалистам по гидравлике.

Заключение

Определение резьбы на фитинге РВД — это ключевой этап при обслуживании гидравлических систем.

Ошибки на этом этапе приводят к:

утечкам масла;
повреждению оборудования;
аварийным ситуациям;
простою техники.

Использование измерительных инструментов, понимание стандартов и следование алгоритму позволяет точно определить тип резьбы и избежать ошибок.

Если возникают сомнения — лучше всегда перепроверить или обратиться к специалистам.

Как определить резьбу на фитинге РВД: полное руководство по BSP, JIC, ORFS, NPT и метрической резьбе
