Гидравлические фитинги для РВД: виды, резьбы (BSP, JIC, ORFS, DK) и как подобрать

Гидравлический фитинг — это элемент, который определяет, будет ли соединение держать давление или даст течь в первый час работы. Даже дорогой рукав и профессиональный обжим не спасут систему, если фитинг подобран неправильно.

В этой статье разберем, какие бывают гидравлические фитинги для РВД, чем отличаются стандарты резьб и как не ошибиться при выборе соединительной арматуры.

Перед заказом важно понимать, какую задачу решает каждый тип соединения.

Для сервисных центров и ремонтных участков стандартный набор — это прямые и угловые фитинги под самые ходовые диаметры.

Главная причина протечек — несовпадение резьбы и типа уплотнения. Ниже таблица, которая поможет быстро сориентироваться в стандартах.

Этот вопрос встает перед каждым, кто собирает гидролинию.

Конусное уплотнение (металл по металлу)

Прилегание поверхностей под углом (60° или 74°). Держит высокие температуры и не стареет, но требует идеальной затяжки. Малейшая царапина или перекос — и соединение потечет.

Эластомерное уплотнение (через кольцо)

Резиновое кольцо сжимается между поверхностями. Прощает мелкие дефекты и гасит вибрации, поэтому ORFS и DK с кольцом — стандарт для динамичного оборудования. Ограничение — температура (обычно до +120°C) и необходимость менять кольцо при каждом разборе.

Правило выбора: есть вибрация — ставьте фитинг с кольцом. Высокая температура и статика — конус надежнее.

1. Определите резьбу порта. Используйте резьбомер. Если его нет — сфотографируйте и отправьте менеджеру.
2. Уточните рабочее давление. Фитинг должен выдерживать пиковые нагрузки, а не только номинальное давление в системе.
3. Выберите геометрию. Прямой или угловой. Помните: угловой фитинг экономит место, но создает дополнительное сопротивление.
4. Проверьте совместимость с рукавом. Внутренний диаметр ниппеля фитинга не должен быть меньше проходного сечения рукава.
5. Учтите условия работы. Температура, вибрация, частота демонтажа.

Точный подбор фитинга по параметрам выполнит менеджер — это исключит риск ошибки.

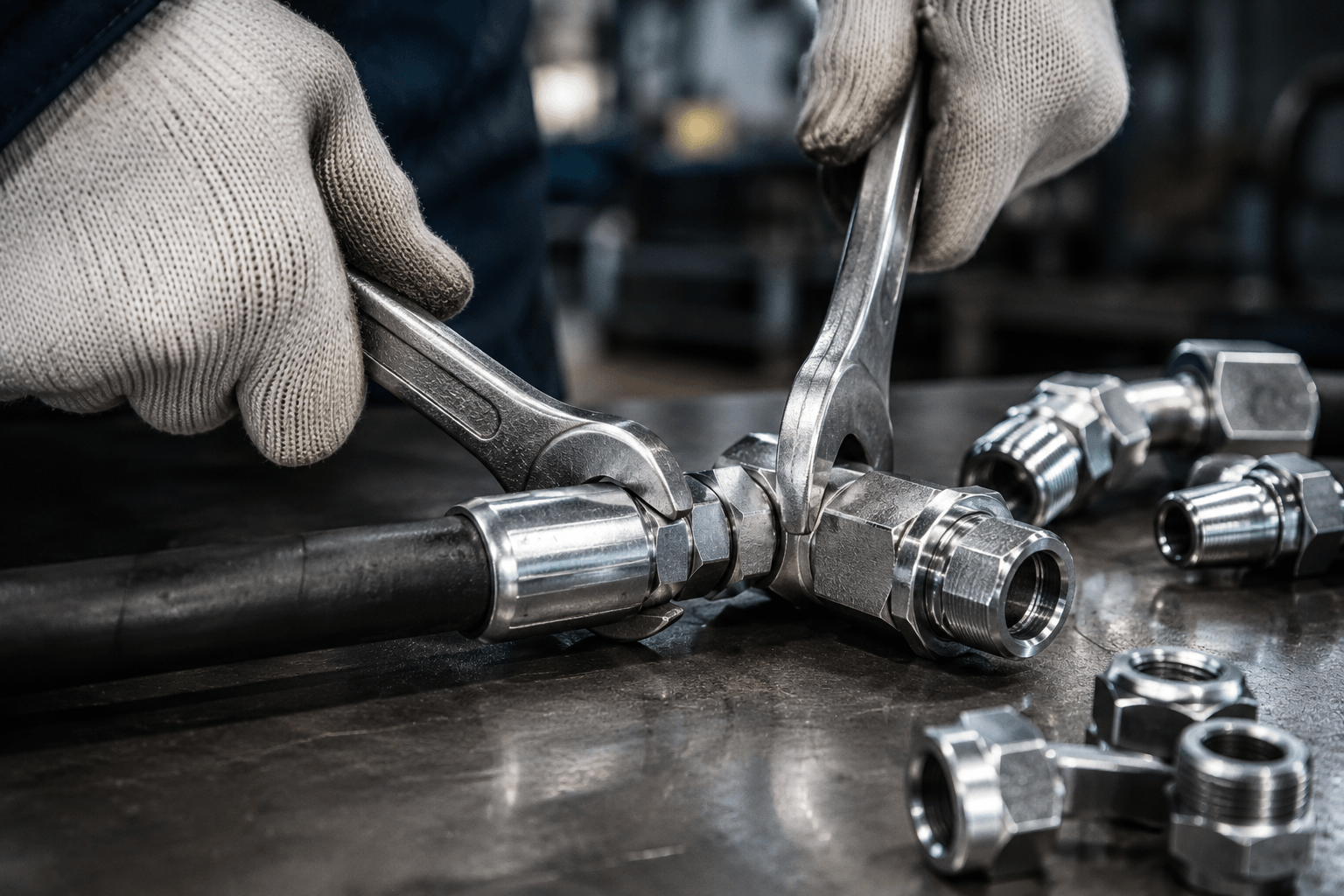

Даже правильно подобранный фитинг может потечь при нарушении монтажа.

• Перетяжка. Срыв резьбы или деформация конуса — результат затяжки «на глаз» без динамометрического ключа.
• Грязь. Песок или стружка на посадочном месте разрушают уплотнительные поверхности при затяжке.
• Старое кольцо. Установка фитинга ORFS или DK с использованным или рассохшимся кольцом — гарантированная течь.
• Несовместимость конусов. Попытка вкрутить штуцер с конусом 60° в порт с конусом 74°.

В случае течи первым делом проверьте момент затяжки и состояние уплотнительного кольца. Если дефект не найден — демонтируйте фитинг и осмотрите посадочные поверхности.

BSP — британский стандарт с уплотнением по конусу 60° или через шайбу. JIC — американский стандарт с конусом 74°. Они не взаимозаменяемы.

ORFS (O-Ring Face Seal) — фитинг с плоским торцом и резиновым уплотнительным кольцом. Применяется на технике с высокими вибрациями, так как кольцо гасит колебания и не дает соединению ослабнуть.

Да, при наличии обжимного станка и новой обжимной муфты. Использовать старую муфту нельзя: она деформирована и не даст нужного усилия заделки.

В каталоге представлены гидравлические фитинги для всех распространенных стандартов резьб. Менеджер поможет подобрать фитинг под ваше оборудование, уточнит наличие и оформит заказ. Свяжитесь с нами по телефону или через форму обратной связи.
