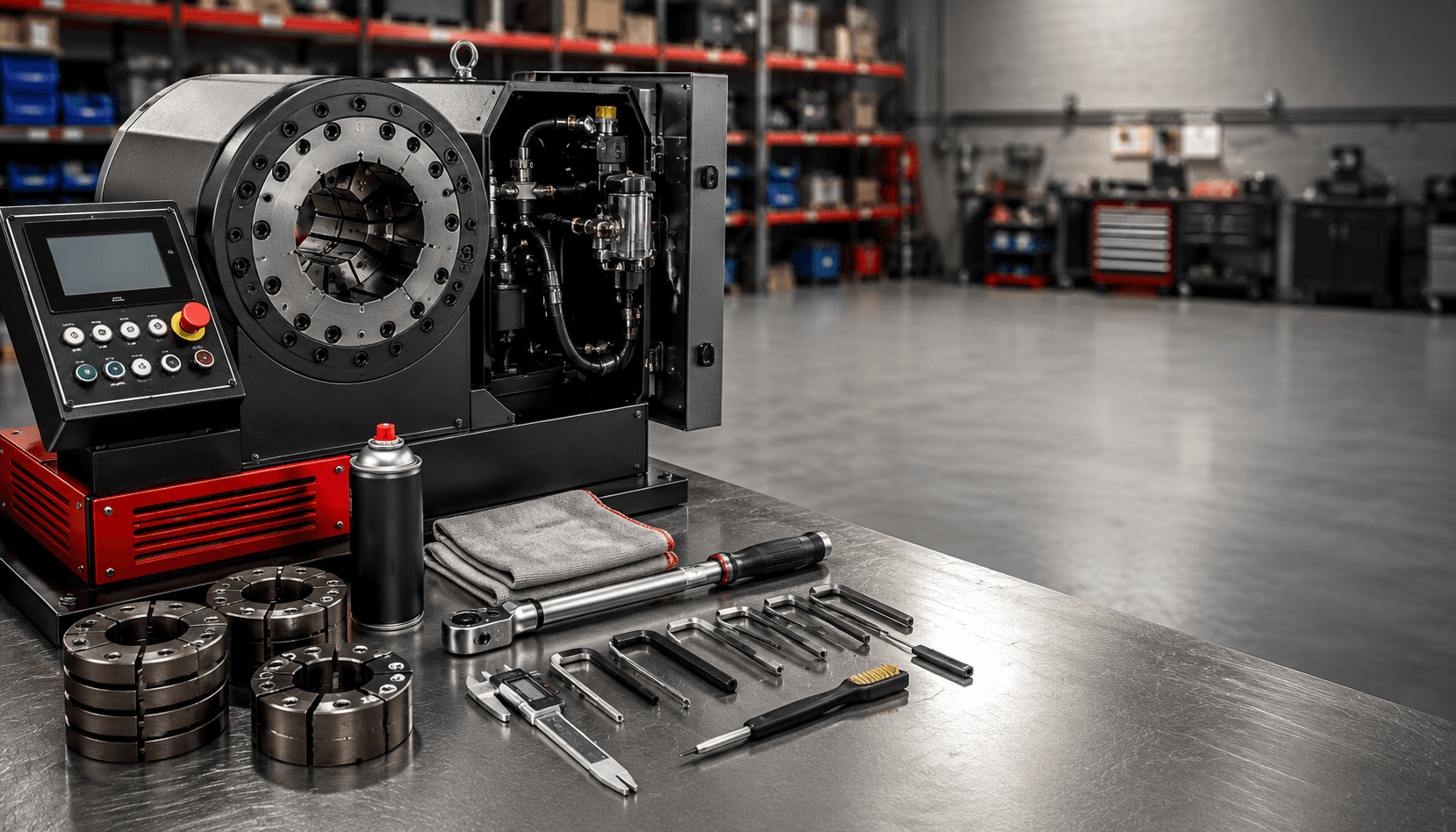

Обслуживание обжимного станка: регламент ТО, калибровка и типовые неисправности

Обжимной станок — это основа производства РВД. От его состояния зависит качество каждой заделки и репутация сервисного центра. Даже дорогое оборудование при отсутствии обслуживания начинает давать брак: муфта не дожимается или, наоборот, пережимается, появляется течь масла, падает давление. Итог — возвраты от заказчиков и простой оборудования.

В статье разберём, как обслуживать обжимной станок, когда нужна калибровка, как часто менять масло и что делать при типовых неисправностях.

Регулярное обслуживание обжимного станка решает три задачи:

• Качество обжима. Изношенные уплотнения, грязное масло или сбитая калибровка дают разброс по диаметру обжима. Контрольный калибр показывает отклонение — и вся партия уходит в брак.
• Ресурс оборудования. Своевременная замена масла и фильтров продлевает жизнь гидростанции. Без Т О насос и клапаны изнашиваются в разы быстрее.
• Безопасность. Течь масла под высоким давлением или разрушение матрицы — это риск травмы оператора и пожара.

Что будет, если не обслуживать обжимной станок:

• падает точность обжима, растёт процент брака;
• гидростанция работает с перегрузкой, перегревается и выходит из строя;
• мелкая неисправность перерастает в дорогостоящий ремонт обжимного станка;
• оборудование простаивает в разгар сезона, когда заказов больше всего.

Регламент делится на четыре уровня по периодичности.

Ежедневное обслуживание:

• Очистите матрицы и посадочные места от остатков резины и металлической пыли.
• Проверьте уровень масла в гидростанции по смотровому стеклу или щупу.
• Осмотрите шланги и соединения на предмет течи.
• Сделайте один контрольный обжим и проверьте диаметр калибром.

Еженедельная проверка:

• Очистите или замените фильтр гидростанции (если предусмотрен конструкцией).
• Проверьте затяжку крепёжных болтов матриц и направляющих.
• Смажьте подвижные части согласно инструкции производителя.

Ежемесячное ТО:

• Проверьте состояние уплотнений гидроцилиндра и насоса.
• Осмотрите электрические соединения и кабели на предмет повреждений.
• Проведите калибровку обжимного станка с записью результатов в журнал.

Сезонное обслуживание (раз в 6 месяцев):

• Полная замена масла в гидростанции.
• Замена фильтров.
• Проверка манометра и предохранительного клапана.
• Ревизия матриц: измерение износа, замена при необходимости.

Масло в гидростанции — это не просто смазка, а рабочая жидкость, передающая усилие на обжимную головку. Со временем оно окисляется, насыщается продуктами износа и теряет свойства.

Признаки, что масло пора менять:

• потемнело или стало мутным;
• появился запах гари;
• уровень падает быстрее обычного (утечка через уплотнения);
• станок стал работать шумнее, появился стук в гидростанции.

Как часто менять масло в обжимном станке:

Производители рекомендуют замену каждые 1500−2000 моточасов или раз в 6−12 месяцев при активной эксплуатации. Если станок работает в пыльном или жарком помещении — чаще.
Порядок замены:

1. Прогрейте станок до рабочей температуры.
2. Слейте отработанное масло через сливную пробку.
3. Замените фильтр.
4. Залейте свежее масло с вязкостью и допуском, рекомендованными производителем.
5. Прогоните станок без нагрузки 5−10 минут, проверьте уровень.

Калибровка — это настройка усилия и хода обжимной головки под эталонный диаметр муфты. Без неё даже исправный станок даёт брак.

Признаки, что нужна калибровка обжимного станка:

• контрольный калибр не проходит или болтается;
• диаметр обжима отличается от эталонного более чем на 0,1 мм;
• после замены матриц или ремонта гидростанции;
• при переходе на муфты другого производителя.

Порядок калибровки:

1. Установите матрицу нужного диаметра.
2. Выполните пробный обжим на тестовом отрезке рукава с муфтой.
3. Измерьте диаметр обжима в двух плоскостях микрометром или калибром.
4. Сравните с эталонным значением из спецификации производителя муфты.
5. При отклонении отрегулируйте настройки станка согласно инструкции (обычно регулировочным винтом или через панель управления).
6. Повторите обжим и замер до достижения допуска.
7. Запишите результат в журнал калибровки.

Можно ли калибровать обжимной станок самостоятельно?

Да, если у вас есть микрометр, калибр и инструкция к станку. Для сложных случаев лучше вызвать специалиста — неправильная калибровка приводит к скрытому браку.

Станок не дожимает муфту: причины

• изношена или неправильно подобрана матрица;
• сбита калибровка;
• недостаточное давление в гидростанции;
• грязное масло или забит фильтр;
• утечка через уплотнения гидроцилиндра.

Переобжим муфты: причины

• выставлено завышенное давление обжима;
• матрица не соответствует муфте по размеру;
• изношенная матрица с изменённой геометрией.

Почему течёт масло в обжимном станке

Причина номер один — износ уплотнений гидроцилиндра или насоса. Реже — трещина в шланге или ослабление соединения. При появлении течи немедленно остановите станок и замените уплотнения.

Стук в гидростанции обжимного пресса

Стук появляется при кавитации насоса (нехватка масла или воздух в системе), износе подшипников электродвигателя или разрушении муфты привода. Эксплуатация со стуком быстро выводит насос из строя.

Обжимной станок не развивает давление

Возможные причины: забит фильтр, изношен насос, неисправен предохранительный клапан, низкий уровень масла. Диагностику начинайте с проверки уровня масла и фильтра.

Каждые 1500–2000 моточасов или раз в 6–12 месяцев при интенсивной работе. В пыльных и жарких условиях — чаще.

Да, при наличии микрометра, калибра и инструкции. Если нет опыта — доверьте калибровку специалисту.

Возможные причины: матрица не соответствует муфте, не выполнена первичная калибровка, грязное масло после транспортировки. Перед началом работы новый станок всегда калибруют.
