Фланцы для гидравлики: виды фланцевых соединений РВД, стандарты и правила монтажа

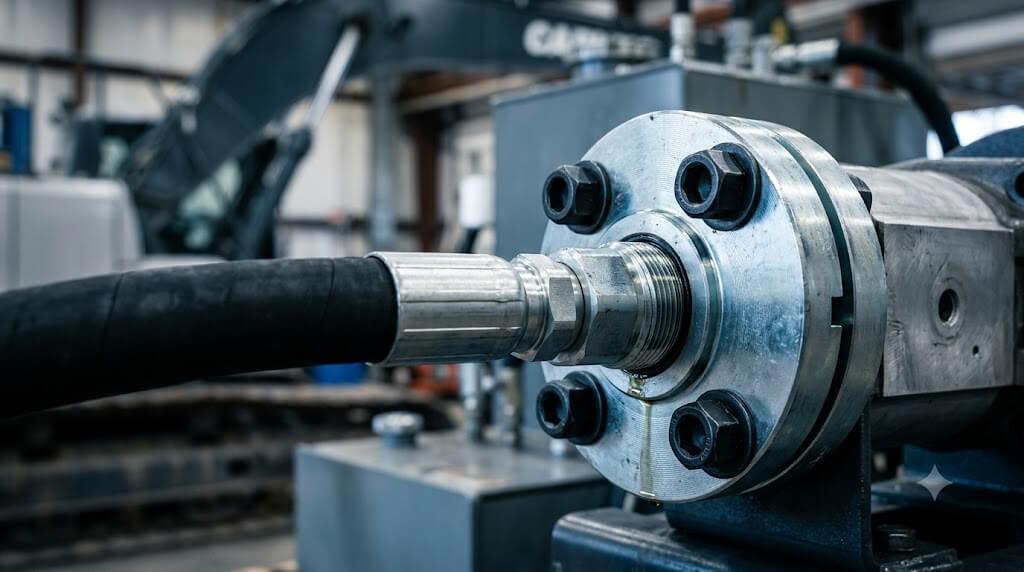

Фланец — это крепёжная деталь, которая обеспечивает жёсткое и герметичное соединение рукава высокого давления с портом гидрооборудования. В гидравлических системах фланцевые соединения применяются там, где резьба не справляется с нагрузками: на насосах, гидромоторах, крупных распределителях.

В статье разберём, какие бывают фланцы для гидравлики, чем отличаются стандарты SAE и CETOP и как правильно смонтировать фланцевое соединение, чтобы оно не дало течь.

Гидравлический фланец — это, как правило, плоская деталь с отверстиями под болты и центральным проходом для жидкости. Фланцевое соединение РВД состоит из двух частей: фланца на рукаве и ответного фланца на оборудовании. Между ними устанавливается уплотнительное кольцо, а фиксация выполняется болтами.

Где применяются фланцевые соединения:

• подключение рукавов высокого давления к гидронасосам и гидромоторам;
• монтаж трубопроводов в стационарных гидростанциях;
• соединение с распределителями и клапанными блоками на спецтехнике;
• участки гидролиний, подверженные сильным вибрациям.

Преимущества фланцев перед резьбовыми соединениями:

• выдерживают более высокие давления и пиковые нагрузки;
• не ослабляются при вибрациях в отличие от резьбы;
• проще в обслуживании: замена уплотнительного кольца выполняется без разбора всей гидролинии.

Фланцы классифицируются по способу крепления к рукаву или трубе.

Наиболее востребованы в сервисных центрах фланцы под приварку и фланцы с врезающимся кольцом — они закрывают 90% задач по монтажу гидравлических фланцев.

Стандарт определяет присоединительные размеры фланца: межосевое расстояние болтов, диаметр проходного отверстия, размер уплотнительной канавки. Стыковка фланцев разных стандартов не допускается.

Правильный монтаж гидравлических фланцев — залог герметичности на весь срок службы.

1. Подготовьте привалочные плоскости

Очистите поверхность фланца и ответного порта от грязи, старого уплотнения и заусенцев. Царапины на привалочной плоскости недопустимы.

2. Установите уплотнительное кольцо

Используйте новое кольцо круглого сечения из материала, совместимого с рабочей жидкостью. Установите кольцо в канавку без перекручивания.

3. Соблюдайте момент затяжки и порядок

Затягивайте болты динамометрическим ключом крест-накрест в два этапа: сначала на 50% от номинального момента, затем на 100%. Это обеспечивает равномерное прилегание фланца без перекоса.

4. Проверьте герметичность

После сборки подайте давление плавно, без рывков. Осмотрите соединение на предмет течи. При обнаружении протечки сбросьте давление и проверьте установку кольца.

Перекос фланца при затяжке

Неравномерная затяжка болтов — самая частая причина течи. Фланец встаёт под углом, кольцо сдавливается неравномерно, и в зоне наименьшего сжатия появляется утечка.

Повреждённое или неправильно установленное кольцо

Повторное использование уплотнительного кольца, установка с перекручиванием или попадание грязи в канавку — всё это приводит к течи при первом же запуске.

Использование герметика вместо замены уплотнения

Герметик не заменяет уплотнительное кольцо. При вибрациях и высоком давлении он разрушается и забивает гидравлическую систему. Единственное правильное решение — замена кольца.

Несоответствие стандартов фланца и порта

Попытка установить фланец SAE на порт CETOP приводит к несоосности болтовых отверстий и деформации фланца при затяжке. Соединение обречено на течь.

SAE — дюймовый стандарт, распространённый на американской и японской технике. CETOP — метрический, используется на европейском оборудовании. Присоединительные размеры у них разные, прямая стыковка невозможна.

Нет. После затяжки и работы под давлением кольцо деформируется и теряет эластичность. При замене фланца всегда ставьте новое уплотнение.

Зависит от размера болта и стандарта фланца. Для SAE 1/2" — около 25–30 Н·м, для SAE 3/4" — 55–65 Н·м. Точные значения указаны в спецификации производителя. Затяжка выполняется только динамометрическим ключом.
