Как подобрать фитинг для РВД: виды, размеры, резьбы и ошибки при выборе

Фитинг — один из самых важных элементов любой гидравлической системы. Именно он обеспечивает герметичное соединение рукава высокого давления с гидроцилиндром, насосом, распределителем или другим оборудованием. При этом даже качественный РВД не сможет работать надежно, если фитинг подобран неправильно.

На практике ошибки при подборе фитингов становятся причиной утечек масла, потери давления, повреждения резьбы и преждевременного выхода из строя гидравлической системы. Особенно часто такие проблемы возникают при ремонте спецтехники, замене гидравлических рукавов или модернизации оборудования.

Многие считают, что достаточно подобрать фитинг по диаметру резьбы. Однако для правильного выбора необходимо учитывать тип соединения, стандарт резьбы, рабочее давление, угол установки и условия эксплуатации.

В этой статье разберем:

• что такое фитинг для РВД;
• какие виды гидравлических фитингов существуют;
• чем отличаются BSP, JIC, DKOL, DKOS и ORFS;
• как определить размер и тип резьбы;
• как подобрать фитинг под конкретную гидросистему;
• какие ошибки чаще всего приводят к утечкам и поломкам.

Фитинг для РВД — это соединительный элемент, предназначенный для подключения рукава высокого давления к гидравлическому оборудованию.

Фитинги используются для соединения:

• гидроцилиндров;
• гидронасосов;
• распределителей;
• гидромоторов;
• гидравлических станций;
• промышленного оборудования.

Главная задача фитинга — обеспечить герметичность соединения даже при высоких нагрузках и постоянных перепадах давления.

От качества фитинга зависит:

• надежность гидросистемы;
• безопасность эксплуатации;
• срок службы РВД;
• стабильность давления;
• отсутствие утечек масла.

Поэтому при подборе важно учитывать не только размер, но и совместимость со всеми элементами гидравлики.

Гидравлическая система может работать под давлением от 100 до 500 бар и более.

Даже небольшая ошибка при подборе соединения способна привести к:

• утечке масла;
• повреждению резьбы;
• разгерметизации системы;
• разрыву РВД;
• выходу из строя гидронасоса;
• поломке гидроцилиндра.

Особенно часто проблемы возникают после ремонта техники, когда фитинг подбирается «на глаз» без учета стандарта резьбы.

Именно поэтому перед заменой соединений рекомендуется проверить состояние рукавов высокого давления, определить тип фитинга и убедиться в совместимости всех компонентов гидросистемы.

В современной гидравлике используется несколько международных стандартов.

Наиболее распространенные:

• BSP;
• JIC;
• DKOL;
• DKOS;
• ORFS;
• NPT.

Каждый тип отличается конструкцией, способом уплотнения и областью применения.

BSP (British Standard Pipe) — британский стандарт трубной резьбы.

Это один из самых распространенных видов соединений в европейской гидравлике.

Преимущества BSP:

• широкая распространенность;
• большое количество размеров;
• простота обслуживания;
• доступность комплектующих.

Чаще всего BSP можно встретить:

• на строительной технике;
• в сельскохозяйственной технике;
• на гидростанциях;
• в промышленном оборудовании.

JIC (Joint Industry Council) — американский стандарт соединений с конусом 37°.

Особенности:

• высокая надежность;
• устойчивость к вибрациям;
• возможность многократной сборки;
• хорошая герметичность.

Соединения JIC широко используются:

• в промышленной гидравлике;
• на импортной спецтехнике;
• в мобильных гидросистемах.

DKOL — метрическое соединение с облегченным исполнением и конусом 24°.

Основные преимущества:

• компактность;
• надежность;
• хорошая герметичность;
• устойчивость к нагрузкам.

DKOL часто применяется:

• на европейском оборудовании;
• в гидростанциях;
• на производственных линиях.

DKOS является усиленной версией DKOL.

Основные отличия:

• увеличенная толщина стенок;
• повышенная прочность;
• работа под более высоким давлением.

Такие соединения часто используются:

• на экскаваторах;
• на погрузчиках;
• в тяжелой промышленности;
• в гидросистемах высокого давления.

ORFS (O-Ring Face Seal) считаются одними из самых надежных соединений в современной гидравлике.

Уплотнение осуществляется через резиновое кольцо O-Ring.

Преимущества:

• высокая герметичность;
• устойчивость к вибрациям;
• минимальный риск протечек.

ORFS часто устанавливаются на современной строительной и карьерной технике.

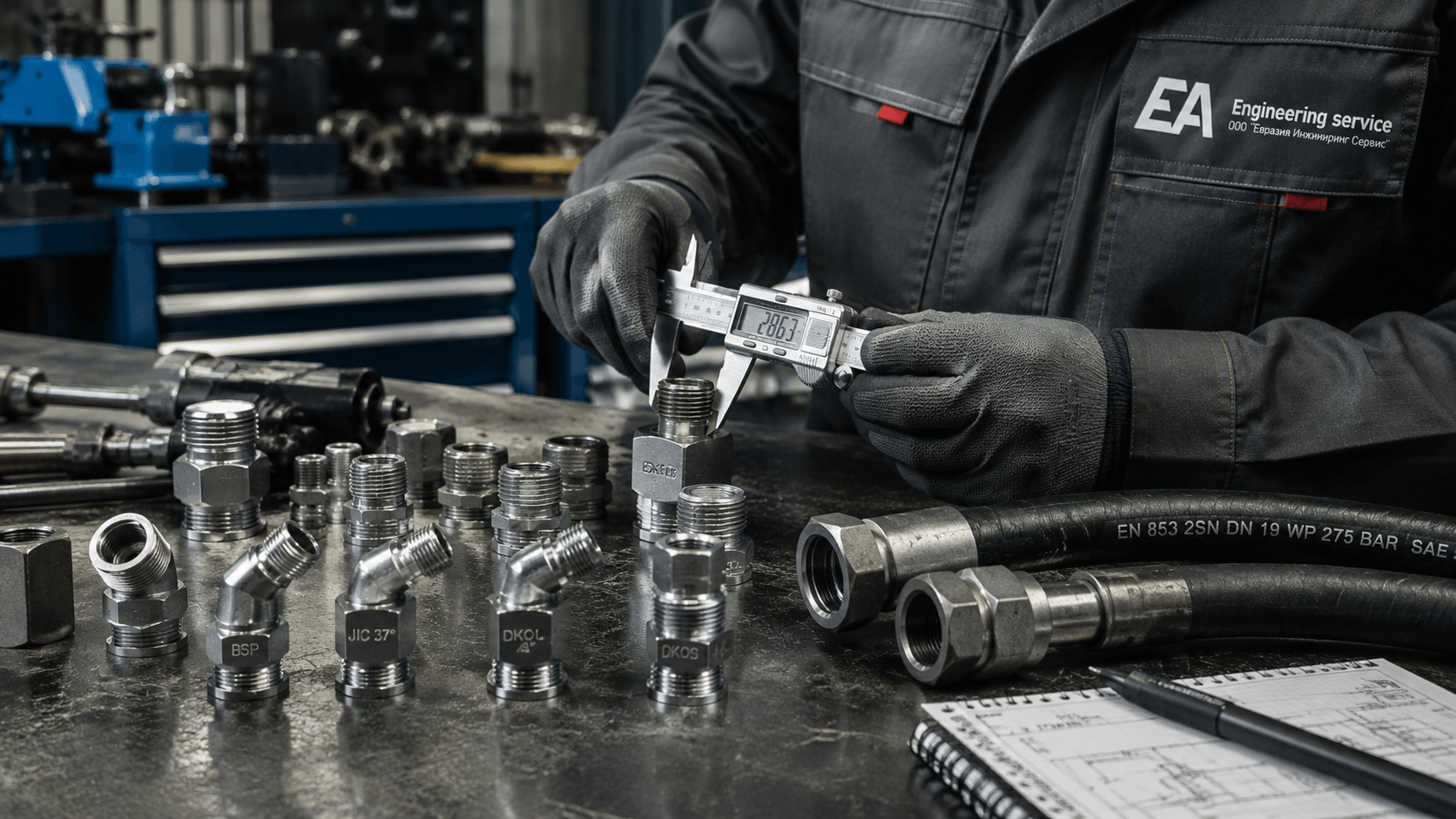

Перед подбором нового фитинга необходимо определить тип существующего соединения.

Для этого понадобятся:

• штангенциркуль;
• резьбомер;
• таблица резьб.

Необходимо определить:

• наружный диаметр;
• внутренний диаметр;
• шаг резьбы;
• тип уплотнения.

Даже визуально похожие соединения могут иметь разные стандарты и быть несовместимыми между собой.

Для правильного подбора необходимо:

Шаг 1. Измерить диаметр резьбы

Замер выполняется штангенциркулем.

Шаг 2. Определить шаг резьбы

Это один из важнейших параметров.

Даже одинаковый диаметр не гарантирует совместимость соединений.

Шаг 3. Определить тип уплотнения

Уплотнение может выполняться через:

• конус;
• плоскую поверхность;
• уплотнительное кольцо;
• комбинированную систему.

Шаг 4. Проверить давление системы

Фитинг должен выдерживать рабочие и пиковые нагрузки гидросистемы.

При монтаже гидравлики большое значение имеет угол установки фитинга.

Основные варианты:

Прямой фитинг

Используется на прямых участках гидролинии.

Фитинг 45°

Позволяет уменьшить нагрузку на РВД и избежать лишних перегибов.

Фитинг 90°

Один из самых популярных вариантов в спецтехнике.

Помогает компактно разместить гидролинии.

Фитинг 135°

Используется в сложных гидросистемах с ограниченным пространством.

Правильный выбор угла помогает продлить срок службы рукавов высокого давления и уменьшить риск повреждений.

Одна из самых распространенных ошибок — подбор соединения только по размеру.

Важно учитывать рабочее давление гидросистемы.

При работе под высоким давлением также рекомендуется использовать качественные комплектующие для гидравлики и правильно подобранные рукава.

Разные виды техники используют разные стандарты соединений.

Перед заказом рекомендуется уточнить характеристики оборудования и параметры гидросистемы.

Подбор только по диаметру

Наиболее распространенная ошибка.

Совпадение диаметра не означает совместимость соединений.

Игнорирование стандарта резьбы

BSP, JIC и метрические резьбы имеют разные параметры.

Несоответствие рабочего давления

Фитинг может подойти по размеру, но не выдерживать нагрузку системы.

Использование поврежденных соединений

Изношенная резьба значительно увеличивает риск утечек масла.

Использование переходников вместо правильного фитинга

Избыточное количество соединений снижает надежность гидросистемы.

Основные признаки:

• течь масла;
• падение давления;
• вибрации;
• нагрев соединения;
• повреждение резьбы;
• постоянное ослабление соединения.

При появлении подобных симптомов рекомендуется проверить не только фитинг, но и состояние фитингов для РВД, рукавов и всей гидросистемы.

Правильный подбор фитинга для РВД напрямую влияет на надежность гидравлической системы, безопасность эксплуатации техники и срок службы оборудования.

При выборе важно учитывать:

• тип резьбы;
• размер соединения;
• рабочее давление;
• тип уплотнения;
• угол установки;
• условия эксплуатации.

Использование качественных рукавов высокого давления, надежных фитингов для РВД и проверенных комплектующих для гидравлики позволяет избежать утечек масла, потери давления и дорогостоящего ремонта гидросистемы.
