Обжимные муфты для РВД: виды, размеры, подбор и ошибки при опрессовке
Обжимная муфта — элемент, без которого невозможно получить герметичное соединение рукава высокого давления с фитингом. Именно она принимает на себя давление опрессовки и удерживает рукав на штуцере, обеспечивая надёжность гидролинии.
Ошибки при выборе муфты или её монтаже приводят к разрыву РВД, утечкам масла и внеплановым ремонтам спецтехники. В этой статье разберём всё, что нужно знать об обжимных муфтах: от конструкции до критериев выбора.
Ошибки при выборе муфты или её монтаже приводят к разрыву РВД, утечкам масла и внеплановым ремонтам спецтехники. В этой статье разберём всё, что нужно знать об обжимных муфтах: от конструкции до критериев выбора.
Что такое обжимная муфта и зачем она нужна

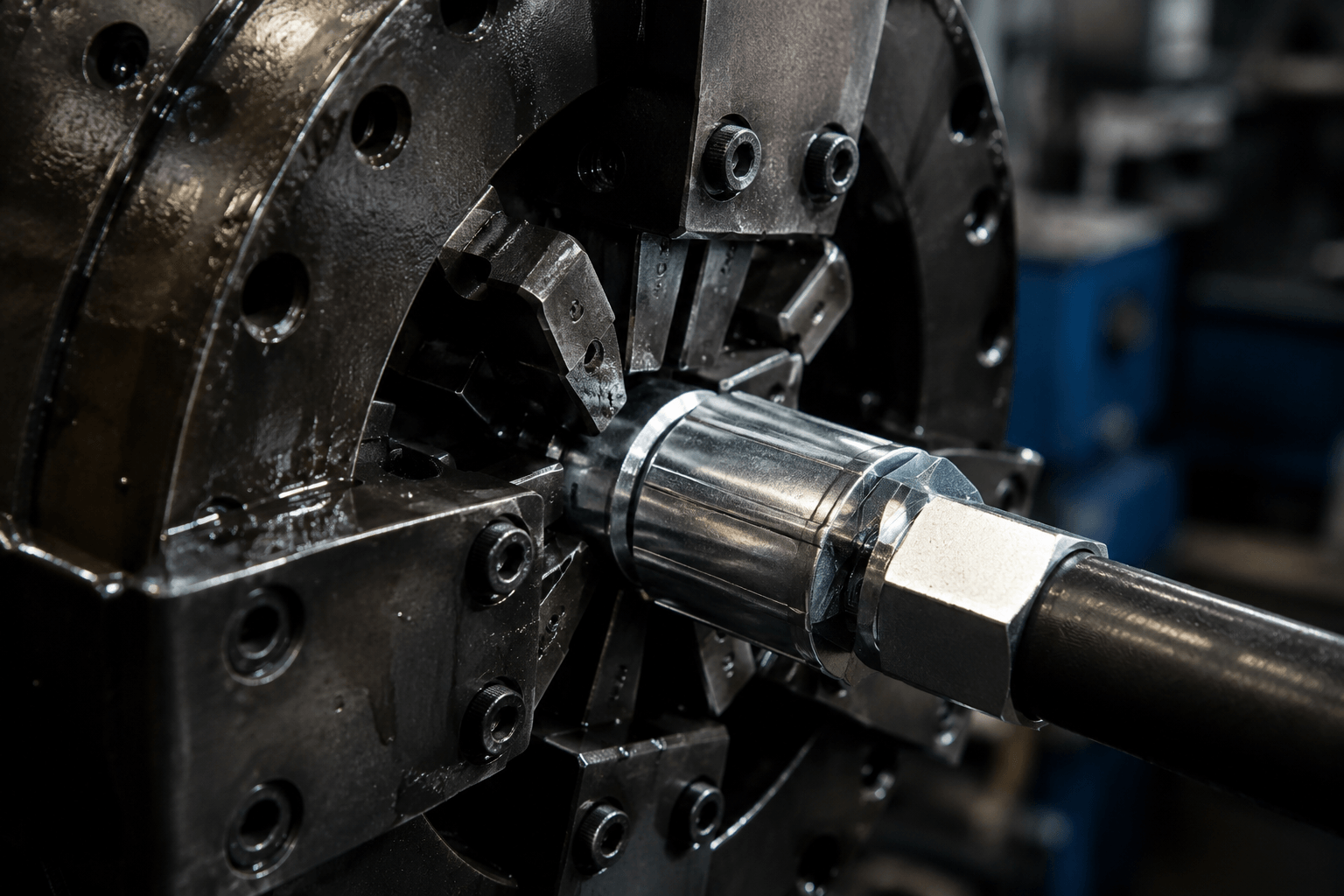

Обжимная муфта (она же опрессовочная гильза) — это металлическая втулка, которая надевается на конец рукава поверх фитинга и обжимается с помощью пресса. В процессе опрессовки муфта деформируется равномерно по окружности, плотно прижимая рукав к ниппелю фитинга.
Функции муфты:
Без муфты гидравлическое соединение неспособно удерживать даже 10% номинального давления. Это расходный элемент: после демонтажа старого РВД муфта повторно не используется.
Функции муфты:
- фиксирует фитинг внутри РВД, предотвращая срыв при рабочем давлении;
- компенсирует механические нагрузки — рывки, изгибы, вибрацию;
- обеспечивает герметичность, исключая просачивание рабочей жидкости между рукавом и фитингом.
Без муфты гидравлическое соединение неспособно удерживать даже 10% номинального давления. Это расходный элемент: после демонтажа старого РВД муфта повторно не используется.
Виды обжимных муфт для РВД
Конструкция муфты зависит от типа рукава и условий эксплуатации. Основные варианты:
Тип муфты всегда подбирается под конкретную марку и конструкцию рукава. Универсальных гильз не существует.
Как подобрать муфту под рукав: три ключевых параметра
1. Диаметр рукава (DN и дюймы)
Муфта должна точно соответствовать внешнему диаметру рукава. Если она больше — обжим будет слабым; если меньше — рукав не войдёт или порвётся при монтаже. Основные обозначения: DN (метрический диаметр) и дюймы. О том, как правильно замерить РВД перед заказом, читайте в пошаговой инструкции.
2. Конструкция рукава (оплёточный или спиральный)
Оплёточные рукава более мягкие — для них подходят гладкие муфты. Спиральные — жёсткие, требуют муфт с внутренними канавками для надёжной фиксации слоёв армирования.
3. Давление гидросистемы
Чем выше давление, тем толще стенка муфты и сложнее её профиль. Для давлений свыше 250 бар применяются усиленные гильзы.
Точный подбор муфты лучше доверить менеджеру — специалист проверит совместимость рукава, фитинга и гильзы по заводским спецификациям.
Муфта должна точно соответствовать внешнему диаметру рукава. Если она больше — обжим будет слабым; если меньше — рукав не войдёт или порвётся при монтаже. Основные обозначения: DN (метрический диаметр) и дюймы. О том, как правильно замерить РВД перед заказом, читайте в пошаговой инструкции.
2. Конструкция рукава (оплёточный или спиральный)
Оплёточные рукава более мягкие — для них подходят гладкие муфты. Спиральные — жёсткие, требуют муфт с внутренними канавками для надёжной фиксации слоёв армирования.
3. Давление гидросистемы
Чем выше давление, тем толще стенка муфты и сложнее её профиль. Для давлений свыше 250 бар применяются усиленные гильзы.
Точный подбор муфты лучше доверить менеджеру — специалист проверит совместимость рукава, фитинга и гильзы по заводским спецификациям.
Таблица справочная. При заказе обязательно уточняйте совместимость с конкретной маркой рукава.
Ошибки при обжиме муфт и их последствия
Даже правильно подобранная муфта не спасёт соединение, если нарушена технология опрессовки. Самые частые ошибки:
Обжим РВД — это не операция для гаражных условий. Только профессиональный станок с правильно подобранной матрицей даёт геометрию обжатия, заложенную производителем. Подробно о том, какие ошибки при монтаже РВД приводят к быстрому выходу из строя, мы разобрали в отдельной статье.
Часто задаваемые вопросы (FAQ)
Можно ли обжать муфту без специального станка?
Технически — да, с помощью тисков или самодельных приспособлений. Практически — нет. Усилие и равномерность обжатия не будут соответствовать нормативам. Такое соединение опасно эксплуатировать на давлениях выше 10–15 бар.
Сколько раз можно использовать обжимную муфту?
Один раз. После демонтажа муфта деформирована и не обеспечит паспортного усилия обжима. Повторное использование — прямой путь к аварии.
Чем отличается муфта от накидной гайки?
Муфта — несъёмный элемент, фиксируется обжимом на рукаве. Накидная гайка — съёмный крепёж, наворачивается на ответную резьбу порта. Это разные детали одного соединения, выполняющие разные функции.
Как определить, что муфта обжата правильно?
На профессиональных станках контролируется диаметр после обжима калибром или микрометром. Визуально: муфта должна быть обжата равномерно по всей окружности без смещения и перекосов. После опрессовки рекомендуется проверить РВД на испытательном стенде.
Заключение
Обжимная муфта — это деталь, которую нельзя выбирать «на глаз». Несоответствие по диаметру, конструкции или давлению приводит к разрушению РВД и дорогостоящему ремонту гидросистемы.
В каталоге компании представлены опрессовочные муфты и гильзы для всех распространённых типов рукавов высокого давления. Точный подбор муфты под ваш рукав и фитинг выполнит менеджер — обратитесь по телефону или через форму на сайте.
В каталоге компании представлены опрессовочные муфты и гильзы для всех распространённых типов рукавов высокого давления. Точный подбор муфты под ваш рукав и фитинг выполнит менеджер — обратитесь по телефону или через форму на сайте.
