Трубные соединения для гидравлики: врезные и обжимные фитинги, виды и правила монтажа

Рукава высокого давления — не единственный способ передачи жидкости в гидросистеме. Там, где требуется жёсткость, долговечность и устойчивость к внешним воздействиям, применяют стальные трубопроводы. А их надёжность напрямую зависит от трубных соединений.

В статье разберём, какие бывают трубные соединения для гидравлики, чем отличаются врезные и обжимные фитинги и как правильно смонтировать трубное соединение, чтобы оно не дало течь.

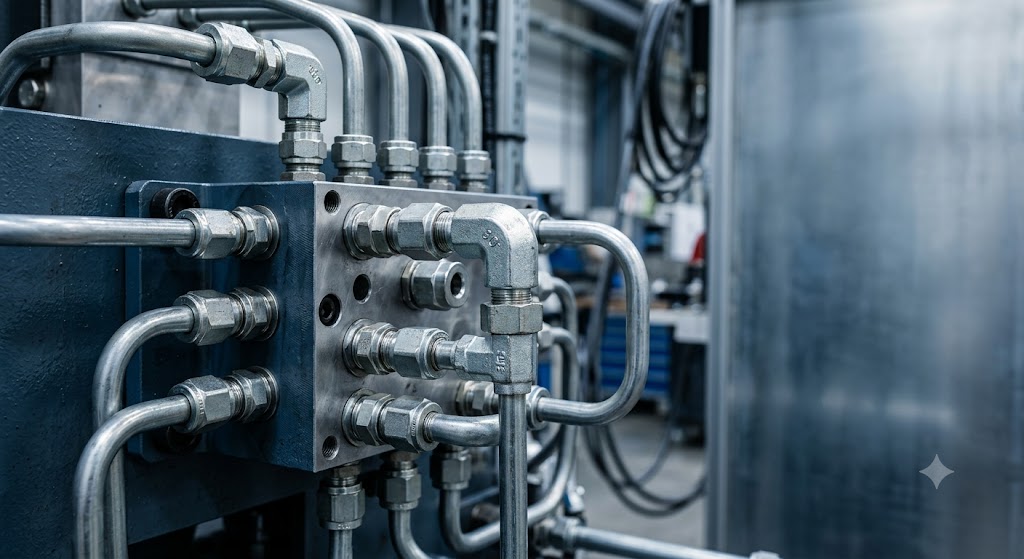

Трубное соединение — это узел, который соединяет отрезки стальной трубы между собой или с гидравлическим оборудованием. В отличие от РВД, трубопровод не гнётся и не меняет форму под давлением, что делает его незаменимым в определённых условиях.

Когда выбирают трубопровод, а не рукав:

• стационарные гидростанции, где магистрали проложены надолго;
• межблочные соединения внутри узлов оборудования;
• участки с высокой температурой, где рукав теряет ресурс;
• места, где исключены подвижки и вибрации;
• системы с жёсткими требованиями к чистоте (труба не стареет и не отдаёт частицы резины в масло).

Трубное соединение для гидравлики должно обеспечивать герметичность при давлениях до 500 бар и выше, выдерживать перепады температур и не ослабляться со временем.

Трубные фитинги классифицируются по способу фиксации и герметизации.

В сервисных центрах и ремонтных мастерских 90% задач закрывает врезной фитинг с конусом 24° по DIN 2353. Он надёжен, технологичен и не требует сварки.

Стандарт DIN 2353 — это основа европейской гидравлики. Трубное соединение состоит из трёх деталей:

• Штуцер с конусом 24° и наружной метрической резьбой. Вворачивается в порт оборудования или в переходник.
• Врезающееся кольцо. При затяжке надвигается на конус штуцера, врезается в тело трубы и фиксирует её.
• Накидная гайка. Создаёт усилие затяжки и защищает соединение.

Принцип герметизации. При затяжке гайки кольцо одновременно врезается в трубу и прижимается к конусу штуцера. Получается двойное уплотнение: металл по металлу (кольцо-конус) и металл-труба (врезание). Соединение держит давление до 500 бар и не ослабляется при вибрациях.

Важно: кольцо врезается в трубу один раз. После демонтажа оно остаётся на трубе. Повторная установка на то же место допустима, но на новое — нет, кольцо уже деформировано.

При подборе трубного фитинга проверьте четыре параметра.

1. Диаметр и толщина стенки трубы

Наружный диаметр трубы должен точно соответствовать типоразмеру фитинга. Стандартный ряд: 6, 8, 10, 12, 15, 18, 22, 28, 35, 42 мм. Толщина стенки влияет на допустимое давление — для высоких давлений нужна труба с утолщённой стенкой.

2. Рабочее давление

Обжимные и врезные фитинги DIN 2353 выпускаются в трёх сериях:

• LL (очень лёгкая) — до 100 бар;
• L (лёгкая) — до 250 бар;
• S (тяжёлая) — до 500 бар.

Серия должна соответствовать давлению гидросистемы.

3. Тип уплотнения

Кольцо (врезающееся или обжимное) — стандарт для большинства задач. Конусная развальцовка — для спецприменений. Сварка — когда соединение неразборное.

4. Совместимость с рабочей жидкостью

Стальные фитинги с маслостойким уплотнением подходят для минеральных масел. Для агрессивных сред применяются нержавеющие фитинги.

Почему течёт трубное соединение

Причина номер один — неправильная затяжка. Недотянутое кольцо не врезается в трубу и не прилегает к конусу. Перетянутое — деформирует трубу и разрушает кольцо. Другие причины:

• косой рез трубы — кольцо врезается неравномерно;
• грязь или заусенцы на трубе — нарушают герметизацию;
• использование кольца не по размеру — даже на 1 мм больше или меньше;
• повторное врезание использованного кольца на новое место.

Правила монтажа врезного фитинга DIN 2353:

1. Отрежьте трубу строго перпендикулярно. Заусенцы удалите.
2. Наденьте накидную гайку, затем врезающееся кольцо.
3. Вставьте трубу в штуцер до упора.
4. Затяните гайку от руки до касания кольца с конусом.
5. Затяните динамометрическим ключом на предписанный угол (обычно ½ или ¾ оборота после касания, в зависимости от размера).

Момент затяжки контролируйте по таблице производителя. Затяжка «на глаз» — самая частая причина течи трубных соединений.

Врезной фитинг (DIN 2353) использует кольцо, которое врезается в тело трубы. Обжимной фитинг сжимает трубу равномерно по окружности без врезания. Врезной держит более высокое давление и считается стандартом в промышленной гидравлике.

На том же месте — да, после демонтажа кольцо остаётся на трубе и при повторной затяжке встаёт в ту же канавку. На новом месте — категорически нет. Для нового соединения используйте новое кольцо.

Зависит от диаметра трубы. Для трубы 12 мм — около 40−50 Н·м, для 20 мм — 80−100 Н·м. Точные значения берите из спецификации производителя фитинга. Затяжка всегда выполняется динамометрическим ключом.
