Матрицы для обжимных станков РВД: виды, размеры и правила подбора

Матрица — это главный рабочий инструмент любого обжимного станка. Будь то ручной пресс для небольшой мастерской или гидравлический станок для производства, именно матрица определяет качество соединения рукава и фитинга. Ошибка в её подборе или износ превращают даже профессиональный обжимной станок в источник брака.

В статье разберём, какие бывают матрицы для обжимных станков РВД, чем отличаются инструменты для ручного и гидравлического оборудования, как подобрать матрицу под муфту и когда её пора менять.

Что такое матрица для обжимного станка

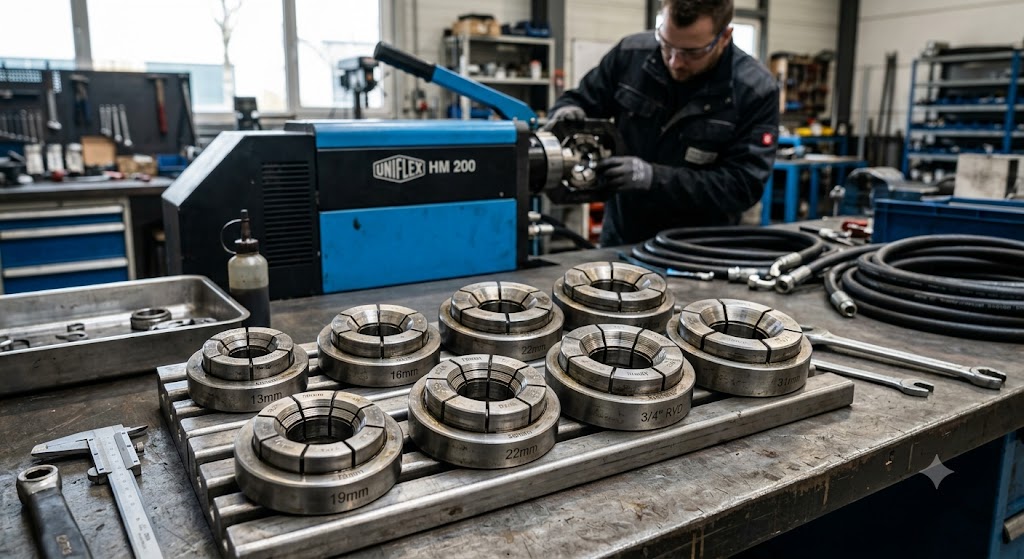

Матрица для обжимного станка — это сменный инструмент, состоящий из нескольких сегментов. Они смыкаются вокруг муфты и равномерно обжимают её на рукаве. Так создаётся герметичная заделка, способная выдержать номинальное давление гидросистемы.

Требования к матрице:

высокая твёрдость рабочих поверхностей — чтобы не деформироваться при многократных циклах;
точная геометрия — отклонение в десятые доли миллиметра даёт недообжим или переобжим;
совместимость с конкретной моделью обжимного станка — посадочные места у разных производителей различаются.

Матрица работает в паре с муфтой. Для каждого типоразмера муфты и типа рукава существует своя матрица.

Какие матрицы используются на обжимных станках для РВД

Матрицы классифицируются по конструкции и типу станка, на котором они применяются.

Тип матрицы	Для какого обжимного станка подходит	Особенности
Для ручного обжимного станка	Ручные прессы	Простая конструкция, усилие создаётся мускульной силой оператора
Для электрогидравлического станка	Полуавтоматические прессы	Высокоточная геометрия, работа с давлениями до 300–500 бар
Для автоматического промышленного пресса	Производственные линии	Максимальный ресурс, многоконтурные варианты
Многоконтурная (универсальная)	Любые станки с соответствующей системой крепления	Обжимает несколько диаметров без замены

Важно: матрица для ручного обжимного станка не всегда подходит к гидравлическому, и наоборот. Тип соединения и посадочные размеры индивидуальны для каждого производителя.

Размеры матриц и таблица соответствия муфтам

Каждая матрица маркируется под конкретный диаметр муфты. Подбирать матрицу для обжимного станка нужно строго по каталогу производителя рукава и фитинга.

DN рукава	Дюймы	Диаметр муфты (примерный), мм	Обозначение матрицы
DN 6	1/4"	12–13	12 мм
DN 10	3/8"	16–17	16 мм
DN 13	1/2"	20–21	20 мм
DN 19	3/4"	27–28	27 мм
DN 25	1"	33–35	33 мм
DN 32	1 1/4"	41–43	41 мм
DN 51	2"	61–64	61 мм

Ошибка даже на 1 мм критична: муфта будет переобжата или недожата. Соединение либо потечёт, либо разрушится при гидроударе.

Как подобрать матрицу для обжимного станка

При подборе матрицы для обжимного станка РВД проверьте три ключевых параметра.

1. Совместимость с моделью станка

Матрицы не всегда взаимозаменяемы. Посадочный конус и система фиксации у разных марок оборудования отличаются. При покупке станка уточняйте, какие матрицы идут в комплекте и какие можно докупить отдельно.

2. Соответствие муфте и рукаву

Одна муфта — одна матрица. Нельзя использовать матрицу «на размер больше» с подкладками. Это приводит к неравномерному обжиму и разрушению рукава внутри заделки.

3. Тип станка: ручной или гидравлический

Для ручного обжимного станка нагрузка на матрицу ниже, но требования к соосности такие же. Для гидравлического пресса с высоким усилием критична твёрдость матрицы и точность геометрии.

Когда нужно менять матрицы на обжимном станке

Матрица — это расходный инструмент. Ресурс зависит от интенсивности работы и ухода.

Признаки износа матрицы:

заусенцы и трещины на рабочих поверхностях;
неравномерный обжим — диаметр после обжима различается по окружности;
заклинивание сегментов при смыкании;
контрольный калибр не проходит или проходит слишком свободно.

Средний ресурс матрицы — 15 000−30 000 циклов обжима. При ежедневной работе в сервисном центре замена может потребоваться раз в год на ходовые диаметры.

Как проверить качество обжима после замены матрицы

Выполните контрольный обжим на тестовом отрезке рукава.
Измерьте диаметр после обжима микрометром или калибром в двух плоскостях.
Сравните с эталонным значением из спецификации производителя муфты.
Разрежьте заделку и осмотрите: оплётка без повреждений, муфта обжата равномерно.

Если диаметр выходит за допуск — матрица подобрана неверно, либо обжимной станок нуждается в калибровке.

Часто задаваемые вопросы (FAQ)

Можно ли использовать матрицы от ручного обжимного станка на гидравлическом?

Только если производитель прямо указывает такую совместимость. Как правило, у ручных и гидравлических станков разные посадочные конусы и системы фиксации.

Как часто менять матрицы на обжимном станке для РВД?

По фактическому износу, не по расписанию. В среднем — после 15 000–30 000 обжимов. Контрольный замер диаметра обжима раз в неделю подскажет, когда матрица начала уходить за допуск.

Что будет, если вовремя не заменить изношенную матрицу?

Диаметр обжима выйдет за пределы допуска. Это грозит протечкой гидролинии при запуске и внезапным разрывом при пиковых нагрузках.

Как подобрать обжимной станок с нужной матрицей

Правильный выбор матрицы — это часть грамотного подбора самого обжимного станка. В каталоге компании представлены обжимные станки для РВД различных типов: от ручных до промышленных гидравлических прессов. Менеджер поможет подобрать станок под ваши задачи и проконсультирует по совместимой оснастке. Свяжитесь с нами по телефону или через форму обратной связи.
