Как правильно измерить РВД перед заказом: пошаговая инструкция для точного подбора рукава высокого давления

Рукав высокого давления (РВД) является важнейшим элементом любой гидравлической системы. От правильности его подбора зависит герметичность соединений, стабильность работы оборудования и безопасность эксплуатации техники.

На практике многие сталкиваются с ситуацией, когда старый рукав вышел из строя, маркировка стерлась, а технической документации на оборудование нет. В результате возникает вопрос: как правильно измерить РВД перед заказом, чтобы новый рукав полностью подошел по длине, диаметру и типу соединений?

Ошибки при измерении могут привести к дополнительным расходам, простою техники и необходимости повторного изготовления рукава.

В этой статье подробно разберем, какие параметры необходимо определить перед заказом РВД, как измерить длину и резьбу, какие инструменты использовать и каких ошибок следует избегать.

Даже незначительная ошибка способна привести к серьезным последствиям.

Неправильно подобранный рукав может:

• не подойти по длине;
• испытывать постоянное натяжение;
• перегибаться во время работы;
• создавать повышенную нагрузку на фитинги;
• быстро изнашиваться;
• стать причиной утечки масла.

Особенно критично это для строительной техники, гидростанций и промышленного оборудования, работающего под высоким давлением.

Поэтому перед заказом новых рукавов высокого давления необходимо максимально точно определить все параметры изделия.

Для изготовления нового РВД обычно требуется пять основных характеристик:

1. Внутренний диаметр рукава.
2. Общая длина изделия.
3. Тип фитингов.
4. Размер и стандарт резьбы.
5. Угол расположения фитингов.

Если известны все эти параметры, изготовить аналогичный рукав можно даже при отсутствии маркировки.

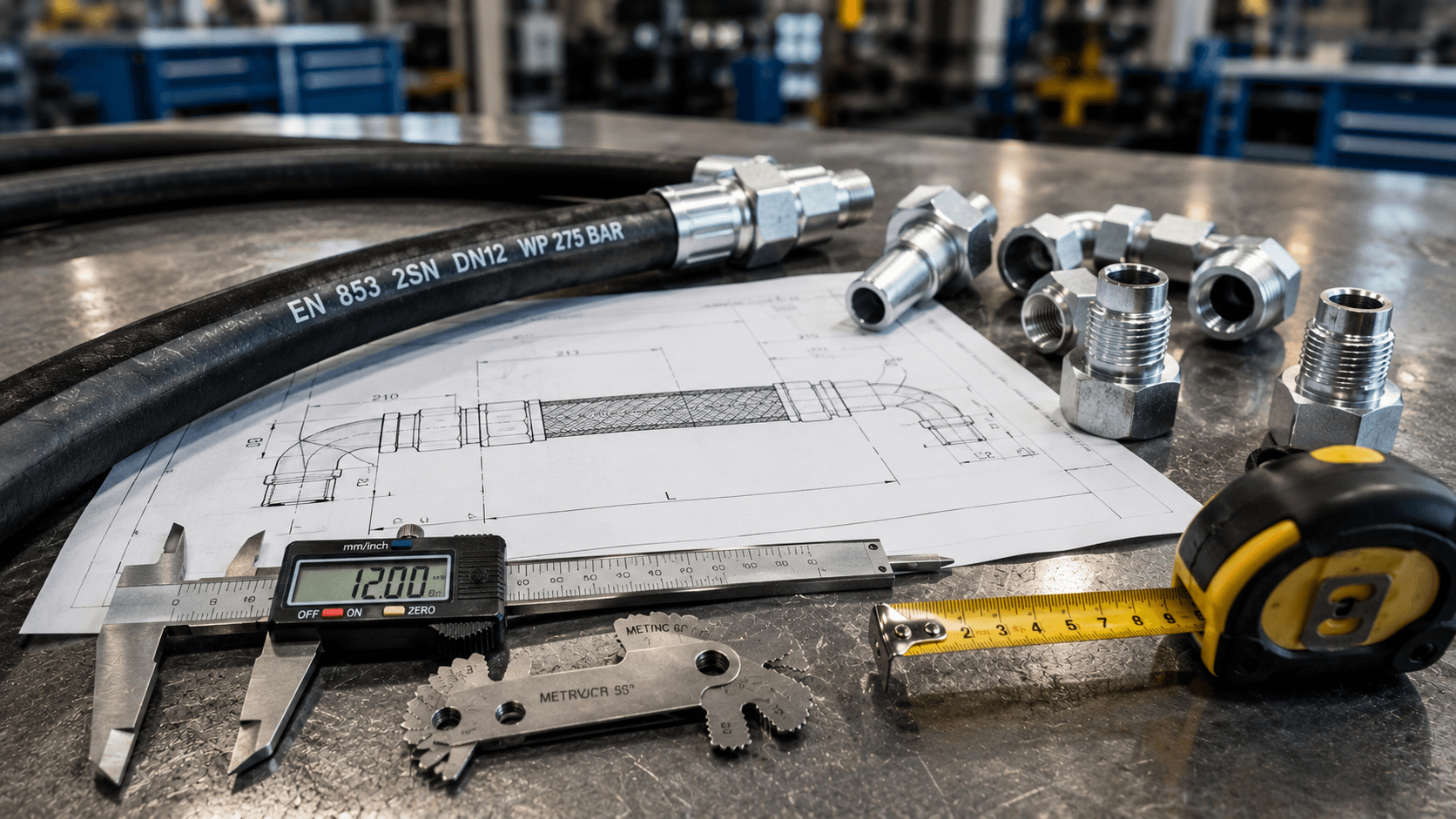

Для большинства измерений достаточно:

• рулетки;
• штангенциркуля;
• линейки;
• резьбомера (при наличии);
• маркера.

Профессиональное измерительное оборудование обычно не требуется.

Внутренний диаметр является одним из основных параметров гидравлического рукава.

Чаще всего используется обозначение DN (условный проход).

Если маркировка сохранилась, размер можно определить непосредственно по обозначению на рукаве.

Например:

DIN EN 853 2SN DN12

Здесь DN12 означает внутренний диаметр 12 мм.

Это самая распространенная причина ошибок при заказе.

Многие измеряют только резиновую часть рукава, забывая про фитинги.

В результате новый РВД оказывается короче необходимого.

Для прямых фитингов

Измерение выполняется от торца одного фитинга до торца второго.

Именно эта длина обычно используется при изготовлении.

Для угловых фитингов

При наличии фитингов 45° или 90° измерение выполняется по осевой линии изделия.

Если есть сомнения, лучше сделать фотографию старого рукава и отправить ее специалисту.

Следующий этап — определение типа соединения.

Наиболее распространены:

• метрические фитинги;
• BSP;
• JIC;
• DKOL;
• DKOS;
• ORFS.

Неверно определенный тип фитинга делает установку нового рукава невозможной.

При необходимости могут использоваться адаптеры и переходники, позволяющие соединять различные стандарты резьбы.

Одна из самых сложных задач для неподготовленного пользователя.

Необходимо определить:

• наружный диаметр резьбы;
• шаг резьбы;
• тип соединения.

Измерение наружной резьбы

Штангенциркулем измеряется максимальный наружный диаметр.

Например:

Измерение внутренней резьбы

Измеряется внутренний диаметр отверстия.

После этого необходимо определить шаг резьбы.

Почему одного диаметра недостаточно

Например, резьбы BSP и метрическая резьба могут иметь схожий диаметр, но различаться по шагу и профилю.

Именно поэтому для точного определения рекомендуется использовать резьбомер либо предоставить образец фитинга.

На РВД могут использоваться различные варианты соединений:

• прямой фитинг (0°);
• фитинг 45°;
• фитинг 90°.

Важно учитывать не только тип фитинга, но и взаимное положение соединений.

Неправильно определенный угол может сделать монтаж невозможным даже при правильной длине рукава.

Если надписи на рукаве сохранились, часть параметров можно определить без дополнительных измерений.

Обычно маркировка содержит:

• стандарт изготовления;
• размер;
• тип армирования;
• рабочее давление;
• производителя.

Например:

SAE 100 R2AT DN10

Такая маркировка позволяет определить:

• стандарт SAE;
• две металлические оплетки;
• внутренний диаметр 10 мм.

Наиболее простой и надежный вариант.

Достаточно предоставить старый рукав специалистам.

По образцу можно определить:

• длину;
• тип фитингов;
• размеры резьбы;
• конструкцию рукава;
• тип армирования.

Этот способ практически исключает ошибки.

Чтобы новый рукав полностью соответствовал условиям эксплуатации, желательно дополнительно указать:

• рабочее давление;
• тип техники;
• температуру эксплуатации;
• тип рабочей жидкости;
• условия работы оборудования.

Эти данные позволяют правильно подобрать не только рукав, но и фитинги для РВД.

Ошибка № 1. Измерение только резиновой части

Из-за этого новый рукав оказывается короче необходимого.

Ошибка № 2. Игнорирование углов фитингов

Даже несколько градусов могут повлиять на монтаж.

Ошибка № 3. Определение резьбы только по диаметру

Без учета шага резьбы легко ошибиться со стандартом соединения.

Ошибка № 4. Подбор только по фотографии

Фотография помогает, но не заменяет точные размеры.

Ошибка № 5. Игнорирование рабочего давления

Даже при совпадении размеров новый рукав может не выдерживать нагрузки системы.

Правильное измерение РВД перед заказом позволяет избежать ошибок при монтаже, сократить время простоя техники и обеспечить надежную работу гидравлической системы.

Для точного подбора необходимо определить внутренний диаметр, длину, тип фитингов, размер резьбы и угол установки соединений. Если возникают сомнения, лучше обратиться к специалистам или предоставить старый рукав в качестве образца. Такой подход позволит быстро изготовить новый РВД и избежать лишних расходов.
