Камлоки: кулачковые быстроразъемные соединения для шлангов, виды и выбор

Камлок — это быстроразъемное кулачковое соединение, которое позволяет состыковать или разъединить шланг с оборудованием за секунды без инструмента. В отличие от гидравлических БРС, камлоки работают на низких и средних давлениях и применяются для перекачки жидкостей, сыпучих сред и в сливных магистралях.

В статье разберём, какие бывают виды камлоков, чем различаются типы A, B, C, D, E, F и как правильно выбрать кулачковое соединение под конкретную задачу.

Что такое камлок и где применяется кулачковое соединение

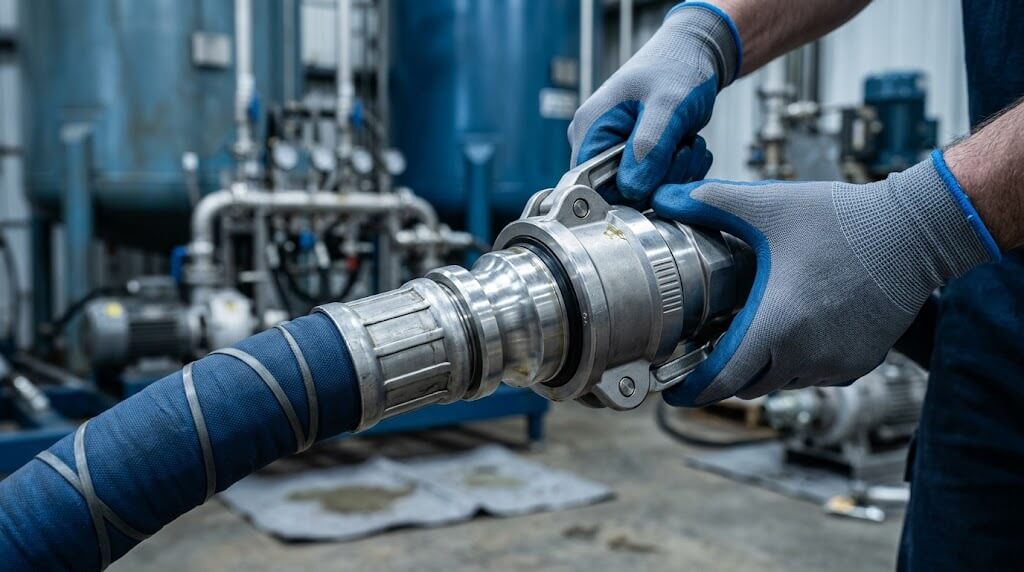

Камлок соединение состоит из двух частей: адаптера (мама) и муфты (папа). На муфте расположены два рычага с кулачками. При повороте рычагов кулачки входят в паз адаптера и плотно прижимают детали друг к другу. Герметичность обеспечивается уплотнительным кольцом, расположенным внутри муфты.

Где применяются камлоки для шлангов:

сливные магистрали гидравлических систем спецтехники;
перекачка дизельного топлива, масел, технической воды;
временные трубопроводы на строительных и сельскохозяйственных объектах;
подключение насосного оборудования к ёмкостям;
химическая и пищевая промышленность (в специальном исполнении).

Главные преимущества камлоков:

скорость соединения — стыковка и расстыковка занимают секунды;
простота — рычажный механизм надёжен и не требует обслуживания;
взаимозаменяемость — камлоки одного типа и диаметра совместимы между разными производителями.

Виды камлоков: таблица типов A, B, C, D, E, F и совместимость

Камлоки классифицируются по конструкции присоединительной части. Тип определяет, с какой стороны адаптер, а с какой муфта, и какой способ подключения к шлангу или оборудованию.

Тип	Конструкция	Описание
A	Адаптер (мама) + резьба (внутренняя)	Присоединяется к штуцеру с внешней резьбой. Соединяется с типами B, C, D
B	Муфта (папа) + резьба (внешняя)	Присоединяется к порту с внутренней резьбой. Соединяется с типом A
C	Муфта (папа) + шланговый хвостовик	Надевается в шланг и фиксируется хомутом. Соединяется с типом A
D	Адаптер (мама) + шланговый хвостовик	Надевается в шланг. Соединяется с типами B, C
E	Муфта (папа) + шланговый хвостовик (укороченный)	Компактный вариант типа C. Соединяется с типом A
F	Адаптер (мама) + резьба (внешняя)	Присоединяется к порту с внутренней резьбой. Соединяется с типами B, C, D
DC	Заглушка (мама)	Закрывает муфту типов B, C, E
DP	Заглушка (папа)	Закрывает адаптер типов A, D, F

Правило совместимости: адаптер (мама) всегда соединяется с муфтой (папа). Типы A и F — это адаптеры. Типы B, C, E — муфты. Тип D — адаптер с хвостовиком. Зная это, легко собрать нужную пару.

Материалы камлоков: алюминий, нержавейка, латунь, полипропилен

Материал корпуса и уплотнения определяет, с какими средами можно использовать камлок.

Материал	Преимущества	Типовая среда	Ограничения
Алюминий	Лёгкий, недорогой, не магнитится	Дизтопливо, масла, техническая вода	Не для агрессивных химикатов и пищевых сред
Нержавеющая сталь	Устойчив к коррозии и химикатам	Пищевые продукты, кислоты, агрессивные жидкости	Высокая цена, больший вес
Латунь	Искробезопасность, коррозионная стойкость	Горюче-смазочные материалы, питьевая вода	Не для кислот
Полипропилен	Химическая инертность, низкая цена	Удобрения, слабые кислоты и щёлочи	Низкое рабочее давление, не для горячих сред

Камлок алюминиевый — самый востребованный вариант для сервисных центров и спецтехники. Если работаете с дизтопливом или маслами, это оптимальный выбор по соотношению цена/ресурс. Для воды и химикатов лучше взять нержавейку или полипропилен.

Как выбрать камлок: диаметр, резьба, среда

При подборе кулачкового соединения проверьте четыре параметра.

1. Диаметр (DN)

Стандартный ряд: DN 10, DN 15, DN 20, DN 25, DN 32, DN 40, DN 50, DN 80, DN 100. Диаметр камлока должен соответствовать диаметру шланга. Заужение проходного сечения создаёт сопротивление потоку и снижает скорость перекачки.

2. Тип присоединения: резьбовой или шланговый

Камлок с резьбой BSP или NPT используется, когда нужно соединиться с резьбовым портом оборудования. Камлок под шланг — когда соединение идёт напрямую в рукав с фиксацией хомутом.

3. Совместимость с перекачиваемой средой

Для дизтоплива и масла — алюминий с уплотнением из маслостойкой резины. Для воды — полипропилен или нержавейка. Для агрессивных химикатов — только нержавейка с химически стойким уплотнением.

4. Рабочее давление

Камлоки не предназначены для высоких давлений. Стандартное рабочее давление алюминиевого камлока — до 10−16 бар в зависимости от диаметра. Превышение давления приводит к разрыву рычажного механизма.

Камлоки и БРС: в чём разница и когда что применять

Эти два типа быстроразъемных соединений часто путают, но у них принципиально разное назначение.

Критерий	Камлоки	БРС
Давление	До 16 бар	До 350–500 бар
Механизм фиксации	Рычажный кулачковый	Шариковый замок или плоский торец
Запорный клапан	Отсутствует	Есть у большинства моделей
Применение	Слив, перекачка, временные линии	Напорная гидравлика, сменное оборудование
Стандарты	Типы A-F, взаимозаменяемы	ISO, HNV, Flat Face

Камлок нельзя ставить в напорную гидравлическую линию — рычажный механизм не рассчитан на высокое давление. Для подключения сменного оборудования к гидравлике используйте БРС. Для слива масла из картера или перекачки дизтоплива — камлоки оптимальны.

Почему течёт камлок и как заменить уплотнение

Причины течи кулачкового соединения:

износ или повреждение уплотнительного кольца;
рычаги не до конца затянуты;
грязь или песок на посадочной поверхности;
неправильно подобранный тип (не та пара мама-папа).

Как заменить уплотнение камлока:

Отсоедините муфту и адаптер.
Снимите старое уплотнительное кольцо из канавки внутри муфты.
Очистите канавку от остатков резины и грязи.
Установите новое кольцо, убедившись, что оно лежит ровно, без перекручивания.
Смажьте кольцо тонким слоем перекачиваемой жидкости или силиконовой смазки для лёгкой стыковки.

Замена уплотнения камлока — регламентная операция, которая выполняется на месте за несколько минут. Держите запас колец под ходовые диаметры.

Часто задаваемые вопросы (FAQ)

Какой тип камлока нужен для подключения шланга к насосу?

Если на насосе внешняя резьба — тип A. Если внутренняя резьба — тип F. Со стороны шланга — тип C или E (муфта с хвостовиком). Пара A-C или F-C будет рабочей.

Можно ли соединить алюминиевый камлок с латунным?

Да, если они одного типа и диаметра. Материалы разных частей могут отличаться, главное — совместимость типов (адаптер с муфтой) и одинаковый DN.

Камлоки взаимозаменяемы между производителями?

Да. Это стандартизированное соединение. Камлоки одного типа и DN от разных производителей стыкуются между собой без проблем.
