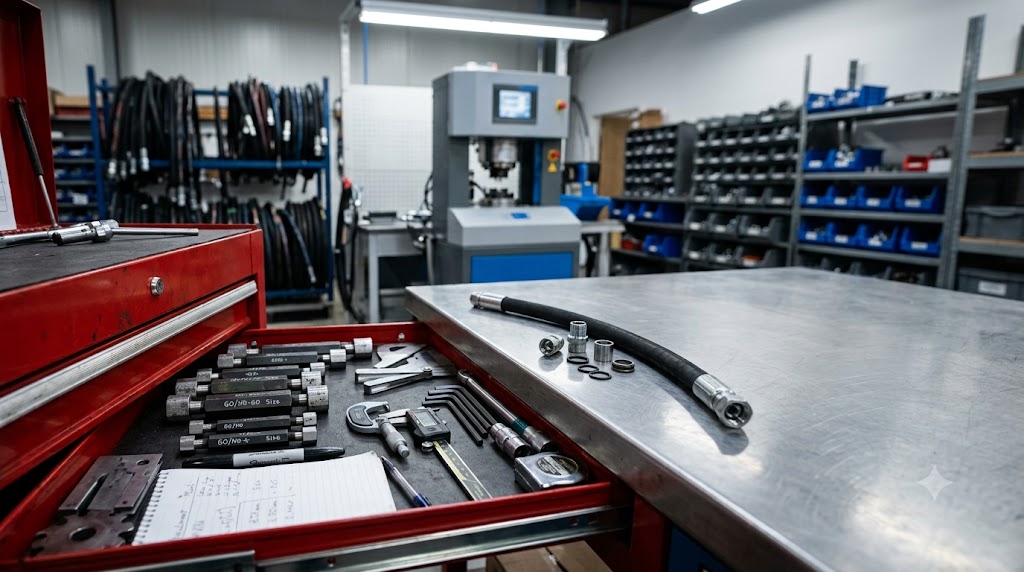

Калибры для обжимных станков РВД: зачем нужны и как использовать

Обжимной станок может быть исправен, матрица подобрана правильно, но без контрольного замера диаметра обжима вся партия готовых рукавов уходит с риском скрытого брака. Калибр для обжима РВД — это простой инструмент, который за секунды показывает, выполнена заделка по стандарту или нет.

В статье разберём, зачем нужен контрольный калибр, какие они бывают, как правильно проверять диаметр обжима и что делать, если калибр не проходит или болтается.

Калибр — это последний рубеж контроля перед отправкой готового рукава.

По конструкции выделяют два основных типа.

Проходной и непроходной калибр. Комплект из двух инструментов. Проходной должен свободно надеваться на обжатую муфту. Непроходной — не должен. Если проходной не прошёл — недообжим. Если непроходной прошёл — переобжим. Оба условия выполнены — обжим в допуске. Это самый точный вариант, рекомендованный для серийного производства.

Одиночный контрольный калибр. Имеет один размер с допуском. Надевается на муфту — если садится плотно, без люфта и без усилия, обжим в норме. Если болтается — переобжим. Если не налезает — недообжим. Используется для ежедневного контроля в сервисных центрах.

Калибры под конкретные стандарты муфт. Каждый типоразмер требует своего калибра. Калибр для муфты 12 мм не подойдёт для муфты 16 мм. Набор контрольных калибров должен соответствовать номенклатуре обжимаемых диаметров.

Проверка диаметра обжима — процедура, которая занимает секунды, но требует аккуратности.

Пошаговая инструкция:

1. Выполните обжим муфты на рукаве.
2. Очистите муфту от смазки и остатков резины — грязь искажает результат.
3. Возьмите калибр, соответствующий типоразмеру муфты.
4. Наденьте калибр на обжатую муфту перпендикулярно оси рукава, без перекоса.
5. Оцените результат по таблице ниже.

Три возможных результата и что с ними делать:

Допуски на обжим: что считается нормой

Допуск указывается в спецификации производителя муфты. Стандартные значения: ±0,1 мм для рукавов малых диаметров (DN 6−10), ±0,15 мм для средних (DN 13−25), ±0,2 мм для больших (DN 32−51). Всё, что выходит за эти пределы — брак.

Недообжим: калибр не проходит

Причины: недостаточное давление обжимного станка, изношенная или неправильно подобранная матрица, сбита калибровка станка, муфта не соответствует рукаву по диаметру.

Переобжим: калибр болтается

Причины: избыточное давление обжима, изношенная матрица с увеличенным внутренним диаметром, неправильно выставлен ход обжимной головки.

Алгоритм действий при любом отклонении:

1. Проверьте соответствие матрицы и муфты.
2. Выполните калибровку обжимного станка.
3. Сделайте контрольный обжим с замером микрометром.
4. Если отклонение повторяется — замените матрицу.

Сам калибр — тоже инструмент, который требует контроля.

Поверка. Раз в год калибры сдают на поверку в метрологическую службу. При падении, ударе или появлении забоин — внеочередная поверка. Изношенный калибр будет давать ложные показания, и брак пойдёт в работу незамеченным.

Хранение и очистка. Храните калибры в сухом месте, в индивидуальных ячейках или футляре. После каждого использования протирайте от масла и металлической пыли. Не используйте калибр как монтажный инструмент — им не поддевают и не откручивают.

Микрометр показывает числовое значение диаметра. Калибр даёт ответ «в допуске или нет». Микрометр используют при калибровке станка и в спорных случаях, калибр — при ежедневном контроле. Это взаимодополняющие инструменты, а не взаимозаменяемые.

Технически да, но это дольше и требует квалификации. Калибр быстрее и исключает ошибку считывания. На производстве используют оба инструмента: микрометр для настройки, калибр для приёмки каждой партии.

Калибры поставляются производителями обжимного оборудования и муфт. При покупке обжимного станка уточняйте, входят ли калибры в комплект или их нужно заказывать отдельно.
